绘图工具

SU提供了很多方便的绘图工具，我们可以打开「绘图」面板或是在「大工具集」面板中找到所有的绘图工具。直线工具由于十分常用，我们在前一章节已经介绍过了，这里我们再继续介绍其它的绘图工具。

矩形工具

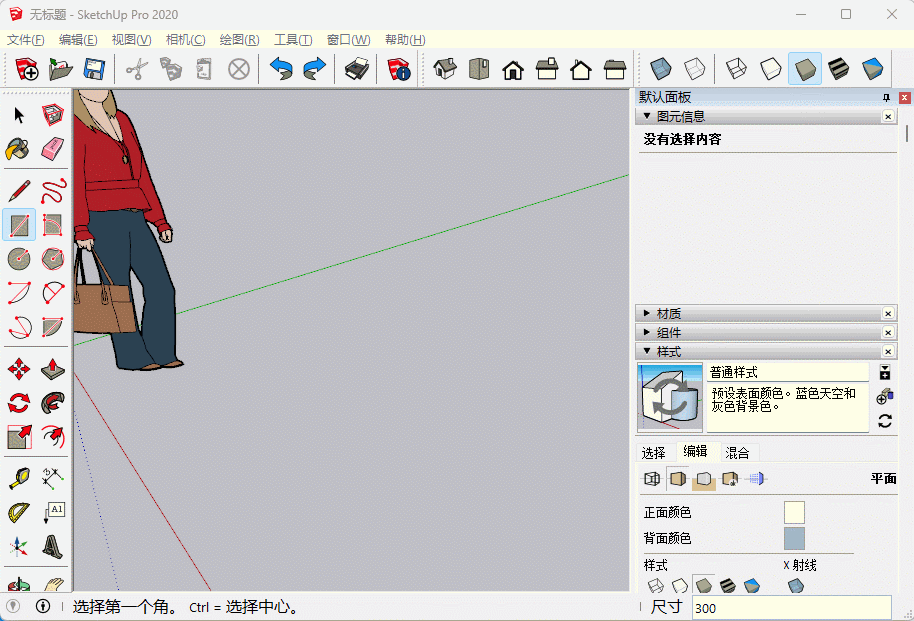

矩形工具的使用很简单，我们选择起始点，然后沿着对角线拖动，就可以生成矩形了。此外，像上图中一样，我们还可以输入矩形的长宽，直接生成精确大小的矩形，不过这里注意我们是按照X轴（红轴）、Y轴（绿轴）的顺序来输入的，不要搞反了。

此外，矩形工具和直线工具类似，也具有边线、平面的拆分效果，这里就不再重复演示了。

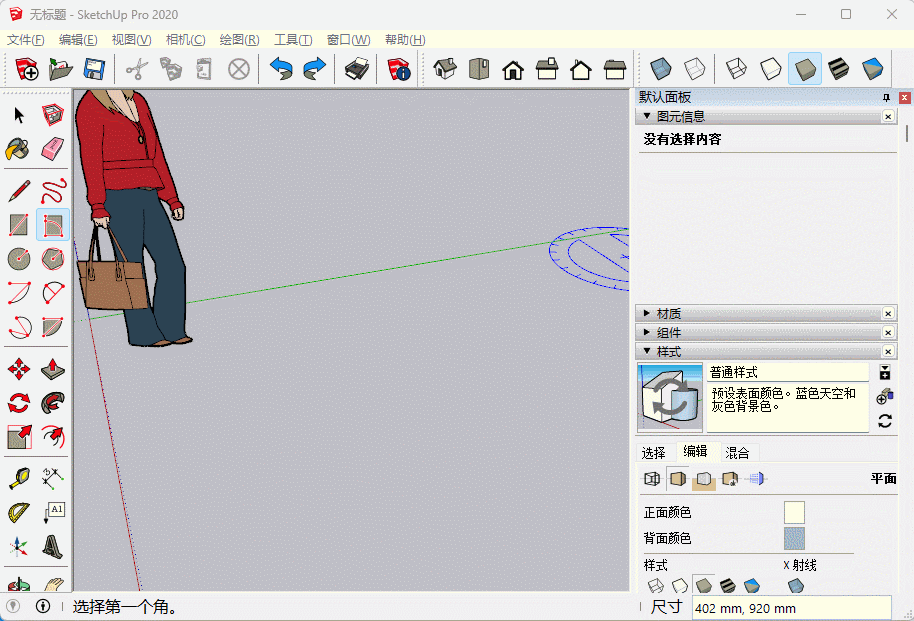

除了矩形工具，SU新版本还提供了旋转矩形工具，前面矩形工具只能创建平行于X、Y、Z轴的矩形平面，旋转矩形工具可以在此基础上指定一个角度，创建任意角度的矩形。不过实际工作中，我们一般更习惯于使用矩形工具再结合旋转工具实现这种效果，效率也差不多而且也很顺手，因此旋转矩形工具我个人较少使用。

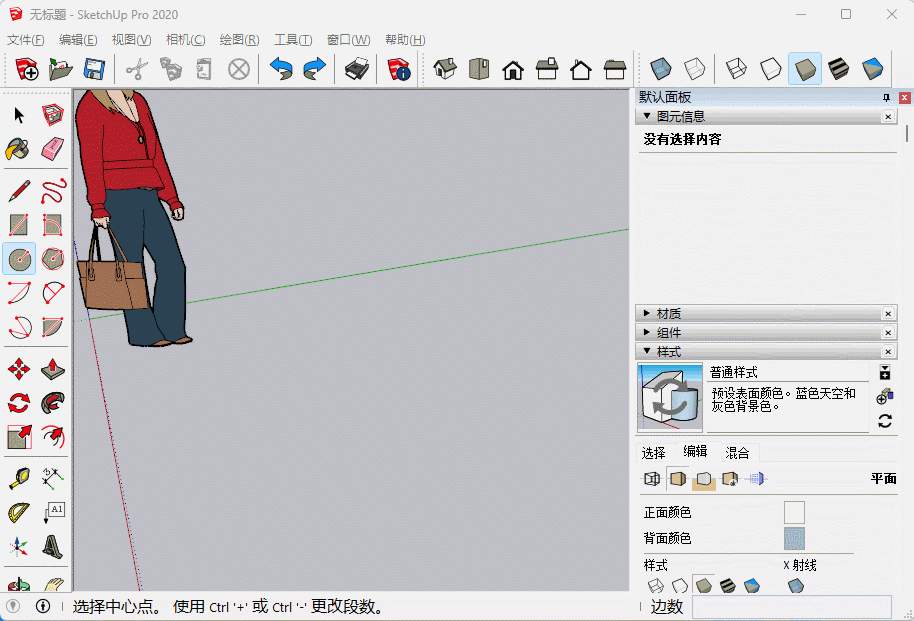

圆形工具可以绘制正圆，我们首先选择起始点（圆心），然后拖动鼠标调整半径，再次点击即可绘制一个正圆。和直线、矩形一样，我们也可以直接输入圆的半径，上面图中我们创建了一个半径为300mm的正圆。

SU和大多数3D建模软件一样，对于圆是采用分段直线模拟的，分段默认值为24，实际工作中使用24也足够了。如果一定要更改，我们也可以在右侧图元信息面板中，调整这个分段数。此外，创建圆时，我们也可以输入例如24s，其中s就表示调整的是分段值，这种方式也可以修改绘制的正圆的分段数。

另外要注意，我们在SU里画圆时，尽量保证画笔拉出的半径线和坐标轴平行，这样能够保证我们绘制其它物体时，这个圆上的吸附参考点准确。

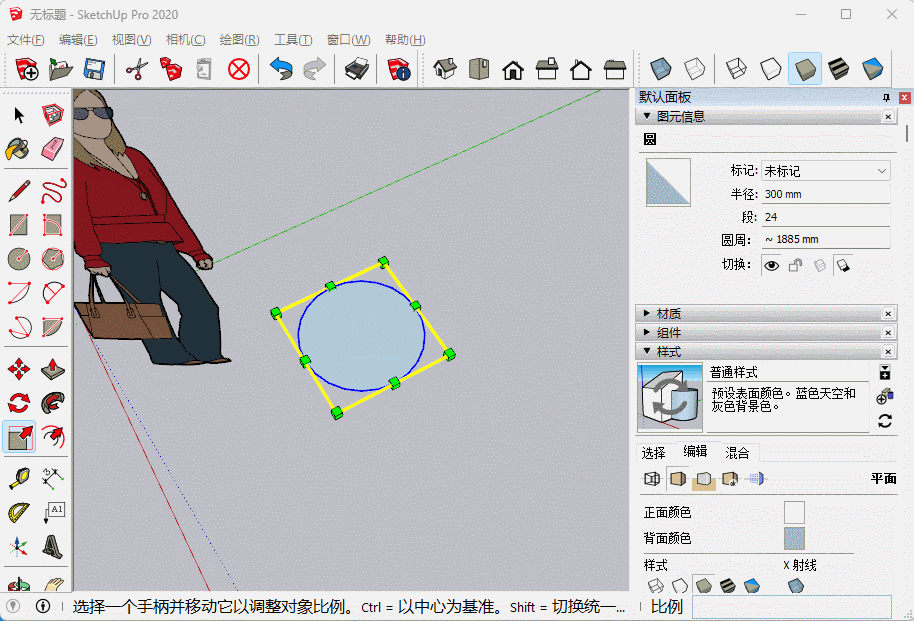

此外，如果我们需要椭圆怎么办的？SU中没有直接绘制椭圆的工具，但我们可以通过缩放编辑工具实现，如图中所示，我们使用缩放编辑工具拖拽一个正圆就可以得到椭圆了。

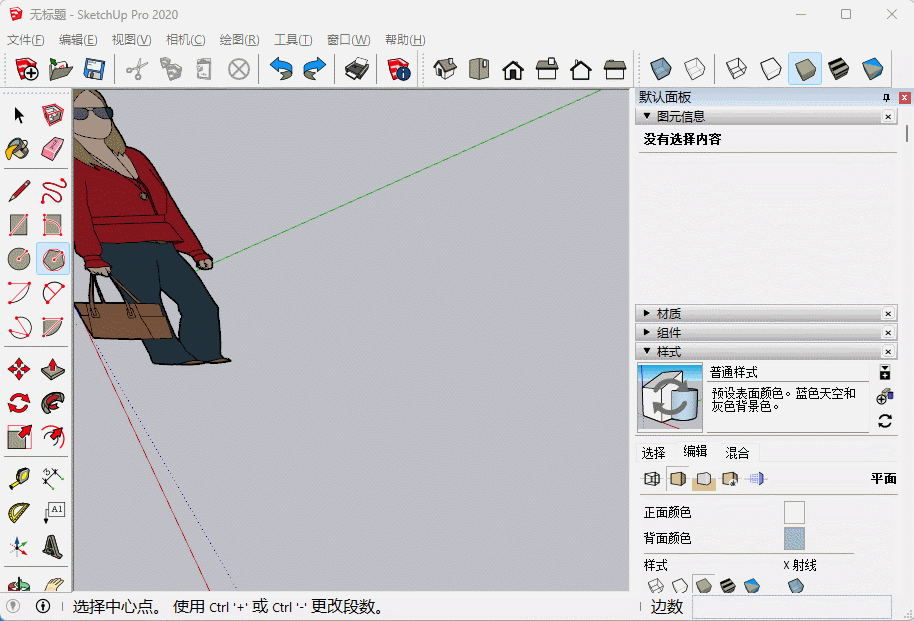

多边形工具和圆形工具很类似，我们其实也是画圆，只不过是正多边形的外接圆，我们绘制时也可以指定外接圆的半径，此外调整分段数就可以调整多边形的边数。使用编辑工具，我们也可以任意调整多边形的形状，这里就不再重复演示了。

这里注意，圆形工具和多边形工具虽然很类似，但也是有区别的，不建议相互替代。圆形工具绘制的圆推拉后，侧面不会出现边线，而是自动平滑显示的；而多边形推拉后则会出现边线。

SU提供了4个圆弧工具，不过我们最常用的还是“弦长-弦高”方式绘制以及“中心”方式绘制。这两个名是我自己起的，因为SU中这两个工具都叫做“圆弧”。

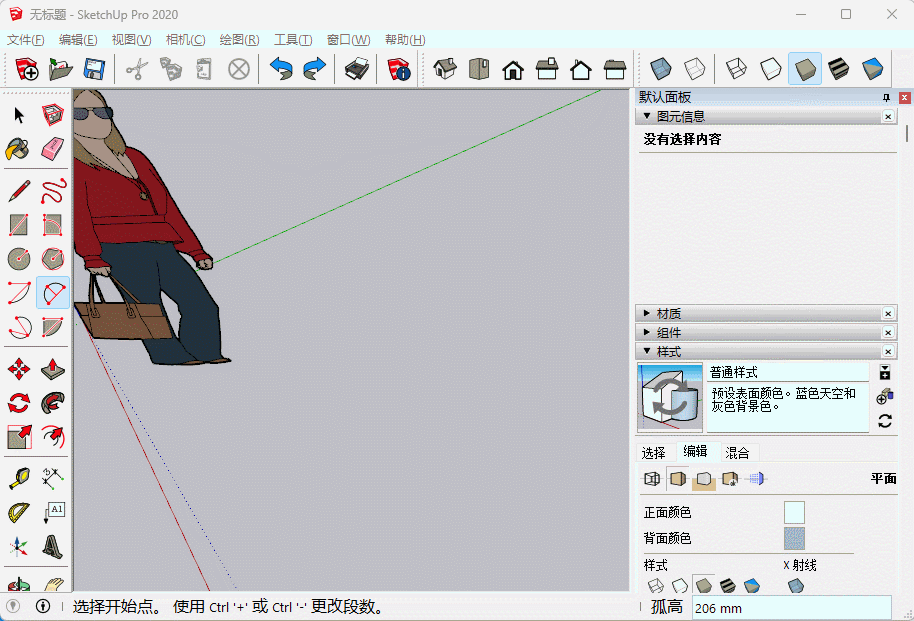

下图使用“弦长-弦高”方式的弧线绘制。

如图所示，我们绘制时，先拖动鼠标指定弦长，然后再拖动鼠标指定弦高，这样就可以绘制出弧线了。弧线的默认分段数是12，我们一般不需要更改，如果一定要更改可以参考圆形工具的使用方式。

此外，绘制线或面的相切弧线时，SU默认会在切线处吸附停顿，这在实现类似倒角的效果时经常用到。

除了“弦长-弦高”方式绘制圆弧，“中心”方式绘制圆弧也是十分常用的。

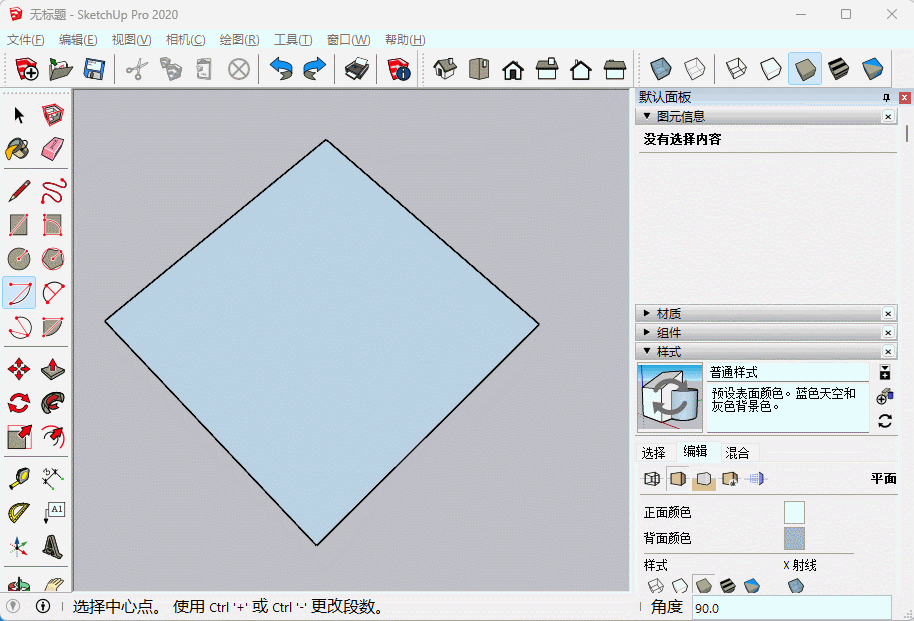

如图所示，“中心”方式绘制圆弧和使用圆规十分相似，我们先指定圆心，然后拖拽鼠标得到半径，最终绘制弧线就可以了。上面图中演示时，我们绘制的其实是一个正方形内的圆弧，“中心”方式绘制圆弧在这种场景下特别好用。

此外，SU还有个扇形绘制工具，和“中心”方式绘制圆弧十分类似，只不过绘制的不是弧线而是一个扇形面，这很容易理解，这里就不多介绍了。
