剖切面工具

我们建模时可能会遇到这样的一个问题:要建模一个房子以及房子内部的室内场景,但我们如果先建好了房子,那么我们就很难操作房子内部了,不把房子隐藏掉视角怎样旋转都是很别扭的,但隐藏掉房子我们又没办法在内部建模,因为缺少必要的参考线。SU的剖面工具可以解决这个问题。

SU中的剖切面工具是个很实用的辅助工具,我们可以在工具面板中找到「截面」面板,找到相应功能。

创建剖切面

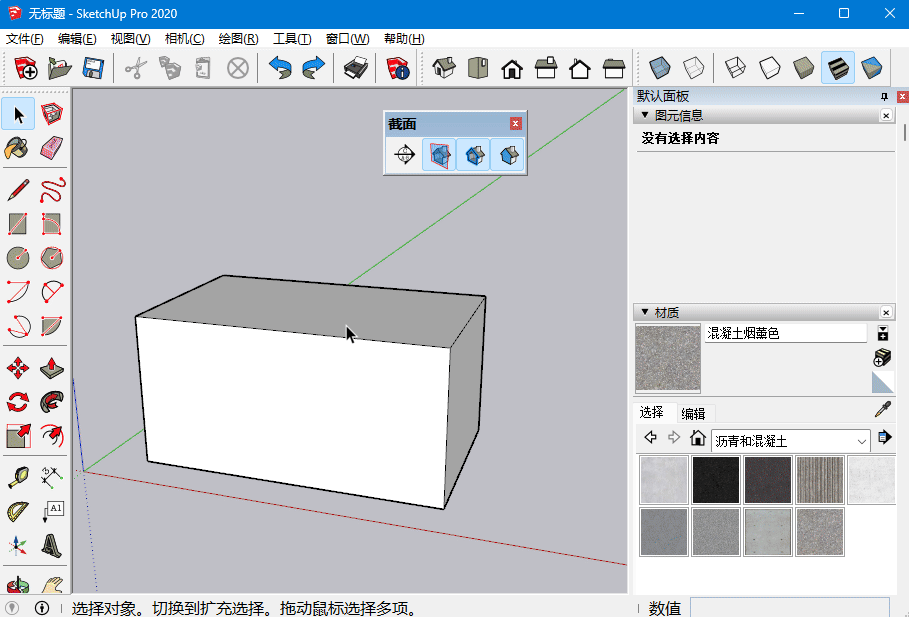

如图所示,我们使用剖切面工具,将其吸附到一个面上,此时我们就可以创建剖切面了。剖切面可以被移动和旋转,被剖切面方向扫过的物体不会被显示,这样就方便我们操作物体内部了。

后面3个按钮的作用:

显示剖切面:是否显示剖切面的边框,这个边框的显示切换和剖切面的效果无关。

显示剖面切割:开启或关闭剖切面的效果。

显示剖面填充:是否在被剖切面切开的物体内部进行颜色填充,我们将其打开即可。

此外我们要注意,剖切面默认对整个场景生效,如果想要建立一个针对单个物体的剖切面,可以建立物体群组,然后进入群组编辑后再创建剖切面,此时剖切面就只对群组生效了。

删除剖切面也很简单,使用选择工具将其选中,然后按DELETE键删除即可。
