RAM存储器的访问

8086的段偏移寻址

前面介绍过RAM存储器和总线的概念,8086CPU有20根地址总线,具有1MB的寻址能力。

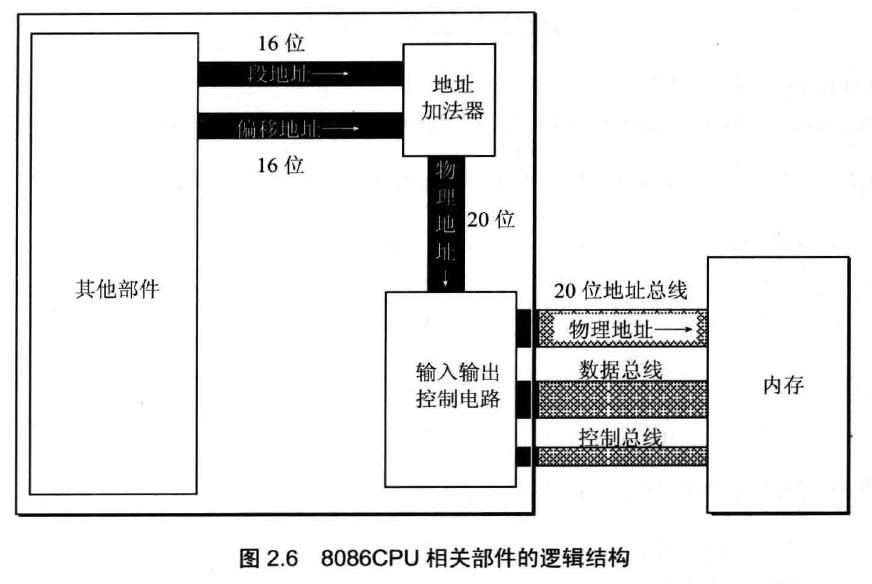

但是我们知道,8086CPU的字长是16位的,那么20根地址总线是怎么利用起来的呢?这是因为8086CPU采用的是“段地址:偏移地址”的形式进行内存访问,我们编写的汇编指令会给出两个16位的数字,分别表示段地址和偏移地址,CPU会计算“段地址x16+偏移地址”得出最终访问的地址。

注:“段地址x16”也可以看做“段地址左移4位”,因此就是共20位地址了。

段寄存器

8086有四个段寄存器:CS、DS、SS、ES。几乎所有的程序都有代码段、数据段、栈段,这里我们简单了解下这些段寄存器的作用。

CS 代码段寄存器

EXE文件加载到内存中,CPU要运行这个程序,肯定要知道代码在哪里,这个是通过CS:IP在EXE文件的描述信息中指定的。

  • CS:代码段寄存器
  • IP:指令指针寄存器

前面讲了段偏移寻址,CS:IP表示的就是物理地址“CSx16+IP”。每执行一条指令,IP会自动增加刚刚执行过的指令的长度,以正确指向下一条要执行的指令,此外我们也可以通过JMP指令手动指示CS寄存器和IP寄存器的值,效果就是跳转到了另一段代码上。

注意:CS寄存器和IP寄存器都是不能直接设置的,它们必须通过JMP指令间接指定。

DS 数据段寄存器

数据段一般存储一个程序要操作的数据区域,通常是静态定义的,对应于高级语言,静态变量就会在数据段初始化(动态申请的内存则属于操作系统分配的堆内存)。

使用DS寄存器的例子:

mov bx,1000h
mov ds,bx
mov ax,ds:[0]

上面代码中,我们为DS寄存器设置了值为1000h,然后将段偏移地址为“1000h:0”对应的数据(长度为一个字长)送入AX寄存器。

注意:DS寄存器也是不能直接设置的,必须通过另一个通用寄存器间接设置,这是8086处理器出于性能考虑规定的。

SS 栈段寄存器

栈的意义不必多说,SS寄存器存储的就是栈段的段地址,栈操作一般是通过PUSHPOP指令,而不是直接通过段偏移地址进行操作,栈操作将在后续章节重点介绍。

SS和DS一样,不能直接设置。

ES 附加段寄存器

ES寄存器用于存放一个辅助数据段的段地址。

内存寻址方式

寻址方式我们大致可以分为三类:直接寻址、间接寻址、基址变址寻址。

  1. 直接寻址:直接给定一个立即数作为内存偏移地址
  2. 间接寻址:常用于数组操作,使用BX、DI、SI这些可作为地址的寄存器指定内存偏移地址
  3. 基址变址寻址:常用于二维数组操作,使用两个寄存器相加作为内存偏移地址

寻址方式的例子:

  • 直接寻址:例如mov ax,ds:[0]
  • 寄存器间接寻址:例如mov ax,ds:[bx]
  • 寄存器相对寻址:例如mov ax,ds:[bx+1]
  • 基址变址寻址:例如mov ax,ds:[bx+si]
  • 基址变址相对寻址:例如mov ax,ds:[bx+si+1]
