概念数据库设计

概念数据库设计,说得通俗一点,就是从需求分析中找出实体和关系,把这些东西理清。我们可以画一张图表示这些实体和关系,那就是ER图。实际上概念数据库设计没什么特别的方法,就是根据常识,整理好需求中给出的信息。本篇笔记主要摘录了课件上的一些有关概念数据库设计的知识,是比较枯燥无聊的,说它有用其实也没什么用,说它是废话其实还不是,比较鸡肋。除此之外还有一些ER图画法相关的内容,非常简单,记录下来以备随时查阅。

什么是概念数据库设计

概念数据库设计包括:

  • 概念数据库模型设计:以需求分析阶段所识别的数据项和引用领域的未来改变信息为基础,使用高级数据模型建立概念数据库模式。
  • 事务设计:考察概念分析阶段提出的数据库操作任务,形成数据库事务的高级说明。

概念数据库模式设计的目标

  • 准确描述应用领域的信息模式,支持用户的各种应用。
  • 既便于转换为逻辑数据库模式,又便于用户理解。

注意:概念数据库模式独立于任何实际存在的DBMS,是抽象的概念。

实体-联系模型(Entity Relationship Model 简称ER模型)

实体联系模型是用于概念数据库设计的高级数据模型,可以简单的表示成“实体-联系”图,即ER图。

ER模型的三个主要元素:

  • 实体
  • 属性
  • 联系

ER模型基本概念

  • 实体:ER模型的基本对象。实体是现实世界中各种事物的抽象。实体可以是物理存在的事物,如人,汽车等,也可以是抽象的概念,如课程等。
  • 实体集:是相同类型的实体的集合。实体集不必互不相交。
  • 属性:每个实体都有一组特征或性质,称为实体的属性,实体属性的一组特定值确定了一个特定的实体,实体的属性值是数据库中存储的主要数据。如:学生的名字,年龄等。
  • 导出属性:从其他的属性或有关实体可以计算出的属性叫做导出属性,如:从生日属性导出年龄属性。
  • 空值:某些情况下,实体的某些属性没有适当的值可设置,这些属性使用称为“空值”的特殊值。
  • :ER模型中每个实体集中,由一个或多个属性组成码,用于区别不同实体。
  • 主码
  • 超码
  • 候选码
  • 联系:不同实体集之间的关联。
  • 一对一
  • 一对多
  • 多对多
  • 联系集:同类联系的集合。一个联系集关联的实体集的数量叫做这个联系集的阶,阶为n的联系集叫n元联系集。实体之间的联系可以用联系集定义,也可以用实体属性表示,如:用“学生”实体集的“所属专业”属性表示和“专业”实体集之间的联系。
  • 联系集的属性:描述性属性。如“学生”和“课程”之间,有“分数”属性。
  • 弱实体:现实世界中存在这样一些实体集,没有足够的属性形成自己的主码。为了区分各个实体,他们必须与其他实体集相关联。这样的实体集称为弱实体集。与弱实体集相关的实体集成为识别实体集(主实体集),其之间的联系称为识别联系,一对多关系,弱实体集为多方。弱实体集必须有一个或多个属性,能和主实体集的主码结合,形成相应弱实体集的主码。这样的弱实体属性称为弱实体集的部分码。

实体-联系图(ER图)

ER图是表示ER模型的图形工具。

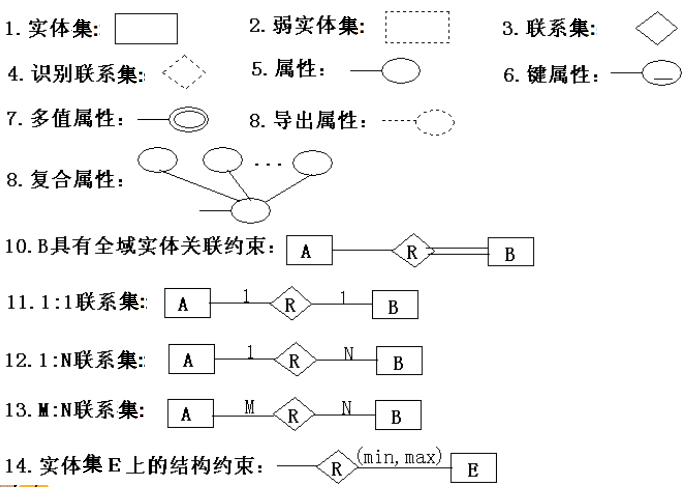

ER图基本符号

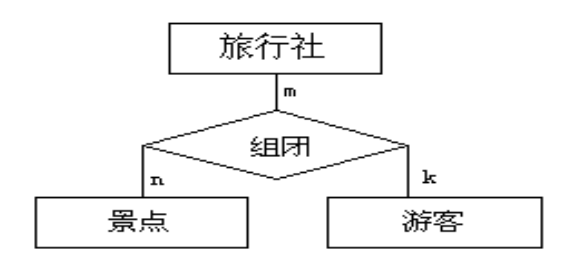

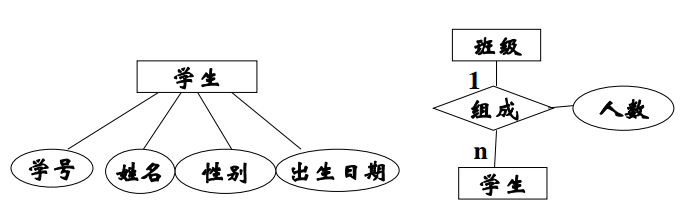

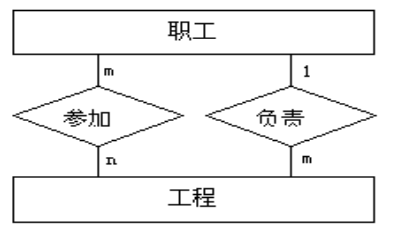

ER图简单例子

概念数据库设计的基本步骤

  1. 确定实体集,实体集的属性,主码
  2. 确定实体集之间的联系和其相关约束
  3. 形成概念数据库的ER图

概念数据库的设计方法

集中式设计

合并在需求分析阶段得到的各种需求,设计一个概念数据库模式,满足所有的需求。

实际上一般中,小型的项目都是这样设计的。

视图综合设计

  1. 视图设计:根据每个应用的需求,独立的为每个用户和应用设计一个概念数据库模式,每个应用的概念数据库模式称为一个视图。
  2. 视图合并:把所有视图合并成一个概念数据库模式

视图如何合并?

  1. 首先遵循局部视图设计,生成局部ER图
  2. 识别局部ER模型的冲突:命名冲突,模式结构冲突,值域冲突,约束冲突。
  3. 修改局部模式
  4. 局部模式合并
  5. 优化全局模式

设计策略

  • 自顶向下:首先定义全局概念结构框架,然后逐步细化
  • 自底向上:首先定义各局部应用的概念结构,然后把他们集成起来,得到全局概念结构

事务设计

事物是一个或多个操作构成的集合,这组操作满足原子性。事务设计,需要定义事物的功能,说明事物的输入输出。
