框架核心类

这篇笔记主要记述LibGDX中的一些核心概念和对应的Java类。由于代码量较大，直接给出一个完整的Demo进行讲解。

基本概念

视口（Viewport） 摄像机（Camera）

我们的终端设备屏幕有各种各样的尺寸，不仅如此，每种尺寸屏幕的像素密度还可能不同，导致同样尺寸屏幕也有各种各样的分辨率，这就涉及到屏幕适配的问题。LibGDX引入视口（Viewport）这一中间层的概念，能够一定程度上解决这个问题。我们常用的视口有以下几种：

  • FitViewport（常用）：保持原本宽高比的情况下尽量拉伸画面，其余部分填充黑边
  • StretchViewport：根据设备宽高比拉伸画面
  • FillViewport：保持原本宽高比但填满屏幕，可能会导致画面部分缺失

我们一般都不会希望人物变扁之类的状况出现，因此一般开发中都是使用FitViewport。

摄像机的作用不必多说，它用于从游戏场景中取景，展示到屏幕上。LibGDX中，视口是需要结合摄像机使用的。

场景（Screen） 舞台（Stage）

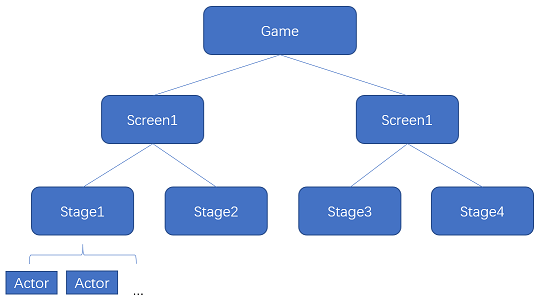

之前笔记提到了游戏引擎层次结构的问题，这些概念在各种游戏引擎中都是通用的。LibGDX中，也有一个清晰的层次结构。

前面我们的例子代码中，全部都是一个类直接继承ApplicationAdapter，这只是用于测试，实际开发中是不会这样写的。我们一般会继承Game类，然后将Game、Screen、Stage、Actor的层次结构一层层搭建起来。

这里我们主要关注Screen和Stage。

Screen可以理解为一个页面，开始游戏、游戏主界面等等，这些都是不同的页面，因此我们可以在这一层上进行Screen的划分，它包含类似Activity（Android开发中的概念）的生命周期回调函数。

Stage可以理解为包含所有游戏对象的一个容器，一个Screen中可以包含一个或多个Stage。我们的游戏对象（Actor）需要关联添加到Stage上，除此之外，Stage还自带了Camera、SpriteBatch等组件。

演员（Actor）

Actor是LibGDX中对游戏对象的一个封装，包含了大量的内置功能，比如设置位置、缩放旋转等，实际上可以理解为Unity中的GameObject，只不过LibGDX表面上没有做组件化，我们为游戏对象封装游戏逻辑有更自由的实现方式。

例子代码

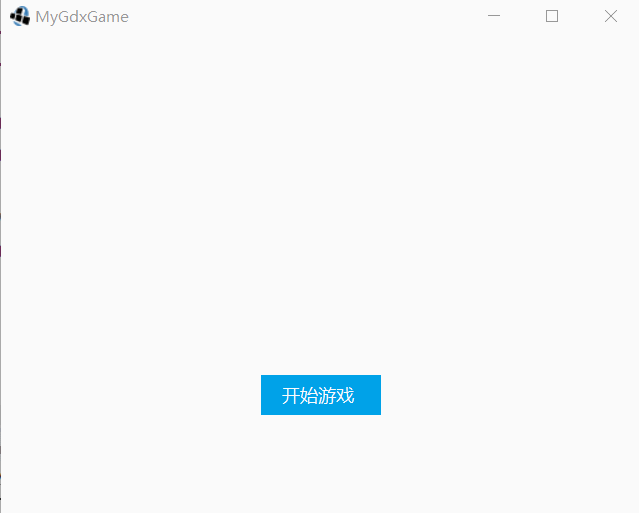

这里我们根据LibGDX的层次结构，写一个小例子。

注：素材来源于网络。

MyGdxGame.java

package com.gacfox.gdxdemo;

import com.badlogic.gdx.Game;

public class MyGdxGame extends Game {

    private StartScreen startScreen;
    private GameScreen gameScreen;

    public static final float GAME_WIDTH = 640;
    public static final float GAME_HEIGHT = 480;

    @Override
    public void create() {
        startScreen = new StartScreen(this);
        gameScreen = new GameScreen();
        setScreen(startScreen);
    }

    @Override
    public void render() {
        super.render();
    }

    @Override
    public void dispose() {
        startScreen.dispose();
        gameScreen.dispose();
    }

    public StartScreen getStartScreen() {
        return startScreen;
    }

    public GameScreen getGameScreen() {
        return gameScreen;
    }
}

Game组件中代码非常简单，就是初始化了两个Screen，另外声明了两个常量：游戏窗口的宽高。

StartScreen.java

package com.gacfox.gdxdemo;

import com.badlogic.gdx.Gdx;
import com.badlogic.gdx.ScreenAdapter;
import com.badlogic.gdx.graphics.GL20;
import com.badlogic.gdx.graphics.OrthographicCamera;
import com.badlogic.gdx.graphics.Texture;
import com.badlogic.gdx.scenes.scene2d.InputEvent;
import com.badlogic.gdx.scenes.scene2d.Stage;
import com.badlogic.gdx.scenes.scene2d.ui.ImageButton;
import com.badlogic.gdx.scenes.scene2d.ui.ImageButton.ImageButtonStyle;
import com.badlogic.gdx.scenes.scene2d.utils.ClickListener;
import com.badlogic.gdx.scenes.scene2d.utils.TextureRegionDrawable;
import com.badlogic.gdx.utils.viewport.FitViewport;
import com.badlogic.gdx.utils.viewport.Viewport;

public class StartScreen extends ScreenAdapter {
    // Game对象引用，用于Screen切换
    private MyGdxGame game;

    // 舞台
    private Stage stage;

    // 开始游戏按钮
    private ImageButton imageButton;

    public StartScreen(MyGdxGame game) {
        this.game = game;
    }

    @Override
    public void show() {
        Gdx.app.log("app", "StartScreen show");

        // 初始化舞台
        Viewport viewport = new FitViewport(MyGdxGame.GAME_WIDTH, MyGdxGame.GAME_HEIGHT, new OrthographicCamera());
        stage = new Stage(viewport);
        Gdx.input.setInputProcessor(stage);

        // 为舞台添加一个按钮
        Texture btn = new Texture("btn_start_game.png");
        Texture btnActive = new Texture("btn_start_game_active.png");
        ImageButtonStyle style = new ImageButtonStyle();
        style.imageUp = new TextureRegionDrawable(btn);
        style.imageDown = new TextureRegionDrawable(btnActive);
        imageButton = new ImageButton(style);
        imageButton.setPosition(260, 100);
        imageButton.addListener(new ClickListener() {
            @Override
            public void clicked(InputEvent event, float x, float y) {
                // 按钮点击切换到GameScreen
                game.setScreen(game.getGameScreen());
            }
        });
        // 添加按钮（UI控件也是Actor）到舞台
        stage.addActor(imageButton);
    }

    @Override
    public void render(float delta) {
        Gdx.app.log("app", "StartScreen render");

        Gdx.gl.glClearColor(1, 1, 1, 1);
        Gdx.gl.glClear(GL20.GL_COLOR_BUFFER_BIT);

        stage.act();
        stage.draw();
    }

    @Override
    public void dispose() {
        Gdx.app.log("app", "StartScreen dispose");
        stage.dispose();
    }

    @Override
    public void resize(int width, int height) {
        Gdx.app.log("app", "StartScreen resize");
    }

    @Override
    public void hide() {
        Gdx.app.log("app", "StartScreen hide");
    }

    @Override
    public void pause() {
        Gdx.app.log("app", "StartScreen pause");
    }

    @Override
    public void resume() {
        Gdx.app.log("app", "StartScreen resume");
    }
}

由于这里游戏开始Screen只包含一个Stage，我就写到一起了。Stage组件包含一个按钮ImageButton，点击按钮跳转到GameScreen。代码中也对生命周期的回调函数进行了实验，这个比较简单，我们重点关注下Screen切换时的回调：

[app] StartScreen render
[app] StartScreen hide
[app] GameScreen show
[app] GameScreen resize
[app] GameScreen render

被隐藏的Screen其关联的组件，逻辑时钟和渲染都会暂停。

GameScreen.java

package com.gacfox.gdxdemo;

import com.badlogic.gdx.Gdx;
import com.badlogic.gdx.ScreenAdapter;
import com.badlogic.gdx.graphics.GL20;
import com.badlogic.gdx.graphics.OrthographicCamera;
import com.badlogic.gdx.scenes.scene2d.Stage;
import com.badlogic.gdx.utils.viewport.FitViewport;
import com.badlogic.gdx.utils.viewport.Viewport;

public class GameScreen extends ScreenAdapter {
    // 舞台
    private Stage stage;

    @Override
    public void show() {
        Gdx.app.log("app", "GameScreen show");

        // 初始化舞台
        Viewport viewport = new FitViewport(MyGdxGame.GAME_WIDTH, MyGdxGame.GAME_HEIGHT, new OrthographicCamera());
        stage = new Stage(viewport);
        Gdx.input.setInputProcessor(stage);

        // 地图
        MapActor mapActor = new MapActor();
        mapActor.init();
        stage.addActor(mapActor);

        // 玩家小人
        PlayerActor playerActor = new PlayerActor();
        stage.addActor(playerActor);
        playerActor.init();
    }

    @Override
    public void render(float delta) {
        Gdx.app.log("app", "GameScreen render");

        Gdx.gl.glClearColor(1, 1, 1, 1);
        Gdx.gl.glClear(GL20.GL_COLOR_BUFFER_BIT);

        stage.act();
        stage.draw();
    }

    @Override
    public void dispose() {
        Gdx.app.log("app", "GameScreen dispose");
        stage.dispose();
    }

    @Override
    public void resize(int width, int height) {
        Gdx.app.log("app", "GameScreen resize");
    }

    @Override
    public void hide() {
        Gdx.app.log("app", "GameScreen hide");
    }

    @Override
    public void pause() {
        Gdx.app.log("app", "GameScreen pause");
    }

    @Override
    public void resume() {
        Gdx.app.log("app", "GameScreen resume");
    }
}

GameScreen中，我们初始化了Stage，并添加了小人和地图的Actor。

PlayerActor.java

package com.gacfox.gdxdemo;

import com.badlogic.gdx.Gdx;
import com.badlogic.gdx.Input.Keys;
import com.badlogic.gdx.graphics.Camera;
import com.badlogic.gdx.graphics.Texture;
import com.badlogic.gdx.graphics.g2d.Animation;
import com.badlogic.gdx.graphics.g2d.Animation.PlayMode;
import com.badlogic.gdx.graphics.g2d.Batch;
import com.badlogic.gdx.graphics.g2d.TextureRegion;
import com.badlogic.gdx.math.Vector3;
import com.badlogic.gdx.scenes.scene2d.Actor;

public class PlayerActor extends Actor {

    // 摄像机引用，用于实现摄像机跟随玩家
    private Camera camera;

    // 用于动画组件判断现在是第几帧
    private float stateTime = 0;
    // 当前应显示的帧
    private TextureRegion currentFrame;
    // 玩家四方向的行动、静止动画，共8个动画
    private Animation<TextureRegion> frontWalkAnim;
    private Animation<TextureRegion> backWalkAnim;
    private Animation<TextureRegion> leftWalkAnim;
    private Animation<TextureRegion> rightWalkAnim;
    private Animation<TextureRegion> frontIdleAnim;
    private Animation<TextureRegion> backIdleAnim;
    private Animation<TextureRegion> leftIdleAnim;
    private Animation<TextureRegion> rightIdleAnim;

    enum DIRECTION {
        LEFT, RIGHT, FRONT, BACK
    }
    // 玩家朝向
    private DIRECTION direction = DIRECTION.FRONT;
    // 玩家移动速度
    private float speed = 60;
    // 玩家是否在行走，用来判断播放行走动画还是静止动画
    private boolean isWalking = false;

    public void init() {
        // 获取摄像机引用
        camera = getStage().getCamera();
        // 初始化位置
        setPosition(288, 100);
        // 初始化Actor大小为玩家图片长宽
        setWidth(64);
        setHeight(75);
        // 初始化动画
        Texture texture = new Texture("player2.png");
        TextureRegion[][] allFrames = TextureRegion.split(texture, 64, 75);
        TextureRegion[] frontWalkFrames = new TextureRegion[] { allFrames[0][1], allFrames[0][3], };
        TextureRegion[] backWalkFrames = new TextureRegion[] { allFrames[3][1], allFrames[3][3], };
        TextureRegion[] leftWalkFrames = new TextureRegion[] { allFrames[1][1], allFrames[1][3], };
        TextureRegion[] rightWalkFrames = new TextureRegion[] { allFrames[2][1], allFrames[2][3], };
        TextureRegion[] frontIdleFrames = new TextureRegion[] { allFrames[0][0], };
        TextureRegion[] backIdleFrames = new TextureRegion[] { allFrames[3][0], };
        TextureRegion[] leftIdleFrames = new TextureRegion[] { allFrames[1][0], };
        TextureRegion[] rightIdleFrames = new TextureRegion[] { allFrames[2][0], };
        frontWalkAnim = new Animation<TextureRegion>(0.2f, frontWalkFrames);
        backWalkAnim = new Animation<TextureRegion>(0.2f, backWalkFrames);
        leftWalkAnim = new Animation<TextureRegion>(0.2f, leftWalkFrames);
        rightWalkAnim = new Animation<TextureRegion>(0.2f, rightWalkFrames);
        frontIdleAnim = new Animation<TextureRegion>(0.2f, frontIdleFrames);
        backIdleAnim = new Animation<TextureRegion>(0.2f, backIdleFrames);
        leftIdleAnim = new Animation<TextureRegion>(0.2f, leftIdleFrames);
        rightIdleAnim = new Animation<TextureRegion>(0.2f, rightIdleFrames);
        frontWalkAnim.setPlayMode(PlayMode.LOOP);
        backWalkAnim.setPlayMode(PlayMode.LOOP);
        leftWalkAnim.setPlayMode(PlayMode.LOOP);
        rightWalkAnim.setPlayMode(PlayMode.LOOP);
        frontIdleAnim.setPlayMode(PlayMode.LOOP);
        backIdleAnim.setPlayMode(PlayMode.LOOP);
        leftIdleAnim.setPlayMode(PlayMode.LOOP);
        rightIdleAnim.setPlayMode(PlayMode.LOOP);
        currentFrame = allFrames[0][0];
    }

    @Override
    public void draw(Batch batch, float parentAlpha) {
        // 在指定位置绘制玩家当前帧
        batch.draw(currentFrame, getX(), getY());
    }

    @Override
    public void act(float delta) {
        super.act(delta);

        stateTime += delta;

        // 计算位置，根据位置偏移量，同步更新玩家Actor和摄像机的位置
        if (Gdx.input.isKeyPressed(Keys.S)) {
            isWalking = true;
            direction = DIRECTION.FRONT;
            float deltaDistance = delta * speed;
            setPosition(getX(), getY() - deltaDistance);
            updateCamPos(getX(), getY());
        } else if (Gdx.input.isKeyPressed(Keys.W)) {
            isWalking = true;
            direction = DIRECTION.BACK;
            float deltaDistance = delta * speed;
            setPosition(getX(), getY() + deltaDistance);
            updateCamPos(getX(), getY());
        } else if (Gdx.input.isKeyPressed(Keys.A)) {
            isWalking = true;
            direction = DIRECTION.LEFT;
            float deltaDistance = delta * speed;
            setPosition(getX() - deltaDistance, getY());
            updateCamPos(getX(), getY());
        } else if (Gdx.input.isKeyPressed(Keys.D)) {
            isWalking = true;
            direction = DIRECTION.RIGHT;
            float deltaDistance = delta * speed;
            setPosition(getX() + deltaDistance, getY());
            updateCamPos(getX(), getY());
        } else {
            isWalking = false;
        }

        // 计算动画当前帧
        switch (direction) {
        case FRONT:
            if (isWalking) {
                currentFrame = frontWalkAnim.getKeyFrame(stateTime);
            } else {
                currentFrame = frontIdleAnim.getKeyFrame(stateTime);
            }
            break;
        case BACK:
            if (isWalking) {
                currentFrame = backWalkAnim.getKeyFrame(stateTime);
            } else {
                currentFrame = backIdleAnim.getKeyFrame(stateTime);
            }
            break;
        case LEFT:
            if (isWalking) {
                currentFrame = leftWalkAnim.getKeyFrame(stateTime);
            } else {
                currentFrame = leftIdleAnim.getKeyFrame(stateTime);
            }
            break;
        case RIGHT:
            if (isWalking) {
                currentFrame = rightWalkAnim.getKeyFrame(stateTime);
            } else {
                currentFrame = rightIdleAnim.getKeyFrame(stateTime);
            }
            break;
        default:
            break;
        }
    }

    private void updateCamPos(float posX, float posY) {
        camera.position.set(posX, posY, camera.position.z);
        camera.update();
    }
}

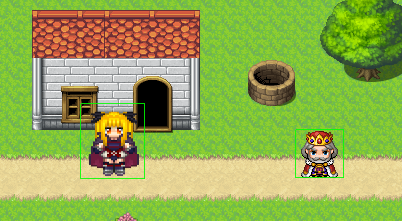

玩家小人Actor，具体游戏逻辑就不多说了，特别简单，就是四相行走、位置控制和动画控制。我们这里注意act()和render()两个函数，act可以理解为游戏引擎逻辑时钟的回调，render单纯是一个渲染回调，这听起来有点像Unity中FixedUpdate()和Update()的关系，但也不完全一样。

MapActor.java

package com.gacfox.gdxdemo;

import com.badlogic.gdx.graphics.Texture;
import com.badlogic.gdx.graphics.g2d.Batch;
import com.badlogic.gdx.graphics.g2d.Sprite;
import com.badlogic.gdx.scenes.scene2d.Actor;

public class MapActor extends Actor {

    private Sprite map;

    public void init() {
        Texture mapTexture = new Texture("map.jpg");
        map = new Sprite(mapTexture);
        map.setScale(2);
        map.setPosition(100, 50);
    }

    @Override
    public void draw(Batch batch, float parentAlpha) {
        map.draw(batch);
    }

}

地图Actor没什么交互内容，就是渲染一张图。如果将Stage抽离出来，我们也可以不用将其封装成Actor，直接当成背景画到Stage上也完全可以。

绘制调试边框

Actor本身是有位置、大小参数的，我们游戏逻辑中的很多判断都要基于这些参数，LibGDX自带一个绘制调试边框的功能，可以把Actor的边界画出来以便调试，开关函数位于Stage类上，开发过程中我们可以把它打开。

void setDebugAll(boolean debugAll)

注：Actor上也有drawDebug()函数，参数需要一个ShapeRenderer，如果必须单独绘制一个Actor的调试边框，可以在Stage内部的SpriteBatch被调用end()后，调用actor.drawDebug(shapeRenderer)，这个ShapeRenderer也需要我们手动初始化。

这里有个注意点，像SpriteBatch、ShapeRenderer这种组件，begin()之后必须end()，而且不能嵌套着写。因此drawDebug()的调用不可能写在Actor里，因为Actor里的所有绘制逻辑执行时，Stage的SpriteBatch肯定是打开的。

作者：Gacfox
版权声明：本网站为非盈利性质，文章如非特殊说明均为原创，版权遵循知识共享协议CC BY-NC-ND 4.0进行授权，转载必须署名，禁止用于商业目的或演绎修改后转载。
Copyright © 2017-2024 Gacfox All Rights Reserved.
Build with NextJS | Sitemap
