2D渲染基础

MonoGame的2D渲染几乎全部围绕一个类展开，那就是SpriteBatch。Sprite是2D游戏的基本元素，屏幕上的所有图片，包括角色、子弹、UI等本质都是Sprite，而SpriteBatch的职责就是高效地把成百上千个Sprite画到屏幕上，它封装了GPU绘制的复杂性，只暴露给我们简单的Draw方法。

屏幕坐标系和基础类型

MonoGame的2D屏幕坐标系和数学课本不一样，它的原点在屏幕左上角，X轴向右为正，Y轴向下为正。也就是说，一个1280×720的窗口，左上角是(0, 0)，右下角是(1279, 719)。这套约定源自早期显示器的扫描线方向，几乎被所有2D图形库沿用。

和2D绘图相关的基础类型常用的有以下几种。

Vector2 position = new Vector2(100, 50);       // 二维点或向量，float精度
Rectangle rect = new Rectangle(100, 50, 32, 32); // 矩形区域，int精度
Color color = new Color(255, 0, 0);            // RGBA颜色，也有Color.Red等预置颜色

其中Vector2是2D游戏使用频率最高的类型，位置、速度、尺寸等一般都用它表示，Vector2支持加减乘除等各种运算符重载，例如+两个向量就是位置加位移，使用起来非常方便。

Begin Draw End

SpriteBatch的使用有一套固定的三段流程，即Begin -> Draw -> End。下面例子代码中，我们将图片绘制在屏幕坐标(100, 100)的位置，注意这个(100, 100)代表的是图片的左上角。

using Microsoft.Xna.Framework;
using Microsoft.Xna.Framework.Graphics;
using Microsoft.Xna.Framework.Input;

namespace Gacfox.Demo.DemoGame;

public class Game1 : Game
{
    private GraphicsDeviceManager _graphics;
    private SpriteBatch _spriteBatch;
    private Texture2D _hero;

    public Game1()
    {
        _graphics = new GraphicsDeviceManager(this);
        Content.RootDirectory = "Content";
        IsMouseVisible = true;
    }

    protected override void Initialize()
    {
        base.Initialize();
    }

    protected override void LoadContent()
    {
        _spriteBatch = new SpriteBatch(GraphicsDevice);
        _hero = Content.Load<Texture2D>("hero");
    }

    protected override void Update(GameTime gameTime)
    {
        if (GamePad.GetState(PlayerIndex.One).Buttons.Back == ButtonState.Pressed || Keyboard.GetState().IsKeyDown(Keys.Escape))
        {
            Exit();
        }
        base.Update(gameTime);
    }

    protected override void Draw(GameTime gameTime)
    {
        GraphicsDevice.Clear(Color.CornflowerBlue);

        _spriteBatch.Begin();
        _spriteBatch.Draw(_hero, new Vector2(100, 100), Color.White);
        _spriteBatch.End();

        base.Draw(gameTime);
    }
}

Begin和End必须成对出现，中间夹着的所有Draw调用构成一个批次（Batch）。SpriteBatch会把这批Sprite的顶点数据在End时一次性提交给GPU，这正是Batch的含义。为什么要批处理？因为每次和GPU打交道（DrawCall）都有固定开销，一千个Sprite发一千次DrawCall会被通信开销拖垮，攒成批次发送就快得多了。

此外，Begin、Draw有大量重载，我们后续会介绍其中的重要方法。

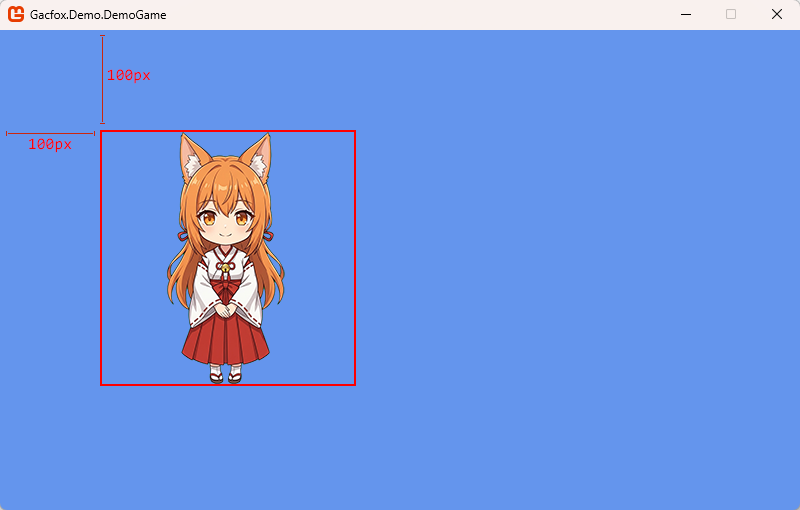

运行后，绘图位置如下（其中红框和文字是手动标注了，方便观察屏幕坐标和图片位置的关系，非代码渲染）。

Draw详解

Draw有七个重载，完整形态如下。

_spriteBatch.Draw(
    texture: _hero,                    // 纹理
    position: new Vector2(400, 300),   // 绘制位置
    sourceRectangle: frameRect,        // 源矩形，用于截取纹理的一部分，常用于截取Sprite Sheet
    color: Color.White,                // 颜色叠加（着色）
    rotation: MathHelper.PiOver4,      // 旋转角度（弧度，绕origin）
    origin: new Vector2(16, 16),       // 原点，是旋转和缩放中心，也是position的锚点
    scale: new Vector2(2f, 2f),        // 缩放因数
    effects: SpriteEffects.FlipHorizontally, // 翻转效果
    layerDepth: 0.5f);                 // 层深度，前后排序用

源矩形 sourceRectangle：null表示绘制整张纹理，传入一个Rectangle则只绘制纹理的对应区域。这是Sprite Sheet的基础，例如把动画的每帧排在一张大图里，绘制时用源矩形框出当前帧，序列帧动画章节会用到。

颜色叠加 color：传入的颜色会和纹理像素相乘。具体来说，会如下计算RGBA结果：

$$R_{final} = R_{texture} \times \frac{R_{color}}{255}$$

$$G_{final} = G_{texture} \times \frac{G_{color}}{255}$$

$$B_{final} = B_{texture} \times \frac{B_{color}}{255}$$

$$A_{final} = A_{texture} \times \frac{A_{color}}{255}$$

注：虽然Color在C#中是由0到255的字节（Byte）组成的，但在底层着色器中，它们会被映射到0.0到1.0的浮点数范围参与计算。

这个color参数非常有用，例如：Color.White时，所有通道值都是255，因此结果就是纹理原样绘制；Color.Red则会把绿色和蓝色通道清零，图片只剩红色；new Color(255,255,255,128)则能实现半透明。给角色受击时闪红、UI置灰等效果，都可以基于这个参数实现。

原点 origin：该参数有两层含义，一是旋转和缩放的中心点，二是position锚定在纹理上的位置。原点是相对于纹理自身坐标的，例如new Vector2(0, 0)是纹理左上角，new Vector2(texture.Width / 2f, texture.Height / 2f)是纹理中心。又如果想让角色“站”在地面上某个点，那就把origin设为脚底中心，position传地面坐标即可。

下面例子代码实现以图片中心为原点，绘制在屏幕正中并随时间旋转。

Vector2 center = new Vector2(_hero.Width / 2f, _hero.Height / 2f);
_rotation += (float)gameTime.ElapsedGameTime.TotalSeconds;
_spriteBatch.Draw(_hero, new Vector2(640, 360), null, Color.White,
    _rotation, center, 1f, SpriteEffects.None, 0f);

翻转 effects：可取值SpriteEffects.FlipHorizontally水平翻转，SpriteEffects.FlipVertically垂直翻转。有了翻转功能，角色朝左朝右不必画两套图，翻转一下就行了。

层深度 layerDepth：取值0~1，决定精灵的前后遮挡关系，0最前1最后。只有排序模式设为FrontToBack或BackToFront时才生效，后文会详细介绍。

Begin详解

混合状态 BlendState

混合状态决定新画的像素如何与屏幕上已有的像素结合，常用的有：

  • BlendState.AlphaBlend（默认）：按Alpha通道透明混合，绝大多数2D游戏的选择。
  • BlendState.Additive：叠加混合，颜色值直接相加，画面会“变亮”。火焰、魔法光效、激光这类发光特效可用该混合模式。
  • BlendState.Opaque：不透明，忽略Alpha直接覆盖，性能最好但没有透明效果。
  • BlendState.NonPremultiplied：非预乘Alpha混合，当纹理的Alpha是直通格式时使用。

如果画了半透明效果却发现颜色发暗发灰，多半是预乘Alpha（Premultiplied Alpha）的问题，MonoGame的纹理处理器默认会把颜色预乘Alpha值，此时必须配合AlphaBlend使用，细节不必深究，记住默认搭配就是正确答案即可。

采样状态 SamplerState

采样状态决定纹理被放大缩小时如何取色，这对像素风游戏至关重要：

  • SamplerState.LinearClamp（默认）：线性插值，缩放时平滑模糊。
  • SamplerState.PointClamp：最近邻采样，缩放时保持硬边像素块，像素风游戏必选项，否则像素画会糊成一团。
  • LinearWrap / PointWrap：Wrap表示UV超出0~1范围时平铺重复，做无限滚动的背景平铺时有用。

排序模式 SpriteSortMode

SpriteSortMode是绘制顺序的控制策略，五种模式可分以下三档理解：

Deferred（默认）：不排序，完全按照Draw调用的先后顺序绘制，先画的在后画的底下，延迟到End时统一提交。它是最直观也最常用的模式，即“谁后画谁在上”，和在纸上作画的顺序是一样的。

FrontToBack / BackToFront：按layerDepth排序后绘制。绘制大量分层Sprite（例如背景、场景、角色、前景）时，给每层一个固定的layerDepth，绘制顺序就可以随意书写了，SpriteBatch会帮我们自动排好。下面是一段例子代码。

_spriteBatch.Begin(sortMode: SpriteSortMode.BackToFront);
_spriteBatch.Draw(_background, Vector2.Zero, null, Color.White, 0, Vector2.Zero, 1f, SpriteEffects.None, 1.0f);
_spriteBatch.Draw(_hero, _pos, null, Color.White, 0, Vector2.Zero, 1f, SpriteEffects.None, 0.5f);
_spriteBatch.Draw(_ui, Vector2.Zero, null, Color.White, 0, Vector2.Zero, 1f, SpriteEffects.None, 0.0f);
_spriteBatch.End();

Texture / Immediate：Texture表示按纹理分组排序以减少纹理切换，这是一种性能优化手段；Immediate则跳过批处理，Draw调用立即提交GPU，只有在给单个Sprite应用不同Effect时才需要它，平时基本用不到。

变换矩阵 transformMatrix

最后一个参数transformMatrix接受一个Matrix，会对本批所有精灵应用统一的坐标变换，包括平移、缩放、旋转。这正是摄像机的实现原理：

Matrix cameraTransform =
    Matrix.CreateTranslation(new Vector3(-_cameraPosition, 0)) *
    Matrix.CreateScale(_cameraZoom) *
    Matrix.CreateTranslation(new Vector3(screenCenter, 0));

_spriteBatch.Begin(transformMatrix: cameraTransform);

代码中三个操作拆开来看：

  1. Matrix.CreateTranslation(new Vector3(-_cameraPosition, 0))：根据摄像机当前的位置_cameraPosition进行反向平移，让世界坐标相对相机归零，对准要看的物体。为什么是让世界反向平移？因为相对来看，摄像机移动也可以说是反向移动整个世界，摄像机往右走，等价于世界中的所有物体往左移。举例来说，如果相机要看(100, 100)，那么世界坐标中(100, 100)的物体实际上应该显示在屏幕正中心，通过减去相机位置，我们就把相机的焦点“拉”到了世界坐标的原点(0, 0)。
  2. Matrix.CreateScale(_cameraZoom)：根据_cameraZoom的值进行缩放。在第一步中，相机的焦点已经被对齐到了原点(0, 0)，此时进行缩放，缩放的“锚点”自然就是原点，也就是相机的中心。
  3. Matrix.CreateTranslation(new Vector3(screenCenter, 0))：将世界坐标系的原点(0, 0)平移到屏幕的中心，屏幕中心其实就是(屏幕宽 / 2， 屏幕高 / 2)。MonoGame默认的屏幕绘图原点(0, 0)在左上角，经过前两步变换后，原本应该在屏幕正中央的物体，其坐标其实是在(0, 0)，因此，最后一步需要加上屏幕中心的偏移量，把画面整体平移到玩家看到的屏幕中央。

$$V_{screen} = V_{world} \times T(-\text{cameraPosition}) \times S(\text{zoom}) \times T(\text{screenCenter})$$

这样应用该变换矩阵后，所有Draw的坐标都是“世界坐标”，而SpriteBatch会自动换算成屏幕坐标，绘制到屏幕上。

注意：MonoGame继承微软XNA，公式中表达的是采用行向量乘矩阵，因此乘矩阵的顺序即代表变换执行的先后顺序。

渲染目标 RenderTarget2D

Draw不止能画到屏幕，还能画到纹理上，这就是渲染目标（RenderTarget）。它能实现很多强大的功能，包括分辨率适配、屏幕截图、分屏、后处理特效、小地图等。下面例子代码我们实现了一个经典的分辨率适配功能。

// 创建800×450画布
RenderTarget2D canvas = new RenderTarget2D(GraphicsDevice, 800, 450);

// 把画面画到画布上
GraphicsDevice.SetRenderTarget(canvas);
GraphicsDevice.Clear(Color.Black);
_spriteBatch.Begin();
_spriteBatch.Draw(_scene, Vector2.Zero, Color.White);
_spriteBatch.End();

// 切回屏幕
GraphicsDevice.SetRenderTarget(null);
GraphicsDevice.Clear(Color.CornflowerBlue);
_spriteBatch.Begin();
_spriteBatch.Draw(canvas, new Rectangle(0, 0, 1280, 720), Color.White);
_spriteBatch.End();

代码中，SetRenderTarget(canvas)把后续的绘制输出重定向到纹理，画完再SetRenderTarget(null)切回屏幕，此时canvas本身已经是一张可以随便Draw的Texture2D了。先把整个游戏场景以固定内部分辨率画到RenderTarget，再整体拉伸绘制到屏幕，这也是最经典的分辨率适配方案。

绘制图形

如果你在寻找类似GDI+中的绘制线条、绘制矩形、绘制圆形的方法，那很遗憾，MonoGame框架本体中没有这些API。MonoGame的定位是一个底层、轻量级的游戏框架，它本质上是对底层图形API的一个薄封装，现代GPU在底层并不是为这类绘制任务设计的，GPU的核心工作是光栅化三角形并处理纹理。当然，这并不意味着我们就不能画线、画矩形了，MonoGame中，我们可以创建1x1的白色纹理，然后用缩放和颜色叠加画出一切。

万能白像素，游戏启动时创建一次即可。

_pixel = new Texture2D(GraphicsDevice, 1, 1);
_pixel.SetData(new[] { Color.White });

画一个血量条。

_spriteBatch.Draw(_pixel, new Rectangle(100, 20, 200, 16), Color.DarkRed);
_spriteBatch.Draw(_pixel, new Rectangle(100, 20, (int)(200 * hpPercent), 16), Color.LimeGreen);

巧妙运用旋转和缩放画一条线。

void DrawLine(Vector2 start, Vector2 end, Color color, float thickness = 1f)
{
    Vector2 edge = end - start;
    float angle = (float)Math.Atan2(edge.Y, edge.X);
    _spriteBatch.Draw(_pixel, start, null, color, angle,
        Vector2.Zero, new Vector2(edge.Length(), thickness), SpriteEffects.None, 0);
}

当然，如果你懒得自己写这些绘制算法，其实MonoGame.Extended扩展库提供了非常完整的Shape形状绘制扩展，有关MonoGame.Extended将在专门章节进行介绍。
