TileMap瓦片地图编辑器

2D游戏中,瓦片地图(Tilemap)是一个比较常用的场景搭建方式。相比纯手绘地图,使用瓦片地图能够复用地图图块(Tile),减少美术工作量,也能够轻松实现随机生成场景等玩法,因此广泛用于有大量开放世界、RogueLike元素的2D游戏中。

Unity内置了对瓦片地图的支持,能够使用矩形地图、六边形地图、等角菱形地图这三种最为常见的地图展现形式。

基本概念

素材

我们编辑的瓦片地图其实是一张张小图片,这些小图片按照一定位置组合到一起,就是一个地图了,通常情况下出于性能考虑,所有的小图片是绘制在一张大图上的。

Palette 调色板

Palette是一个工具,用于容纳我们的TileMap素材,游戏设计者从Palette中选取一些Tile绘制到游戏场景中。

Brush 笔刷

和Palette配合使用,就想画画用的笔一样,把Tile画到游戏场景中。

Grid 网格

游戏场景中,一个个Tile的位置肯定不是乱画的,每个Tile都位于一个格子中。

TileMap 瓦片地图

许多Tile拼到一起就是一张TileMap了。

导入素材到Palette

下面我们介绍一下如何将素材导入Palette中。

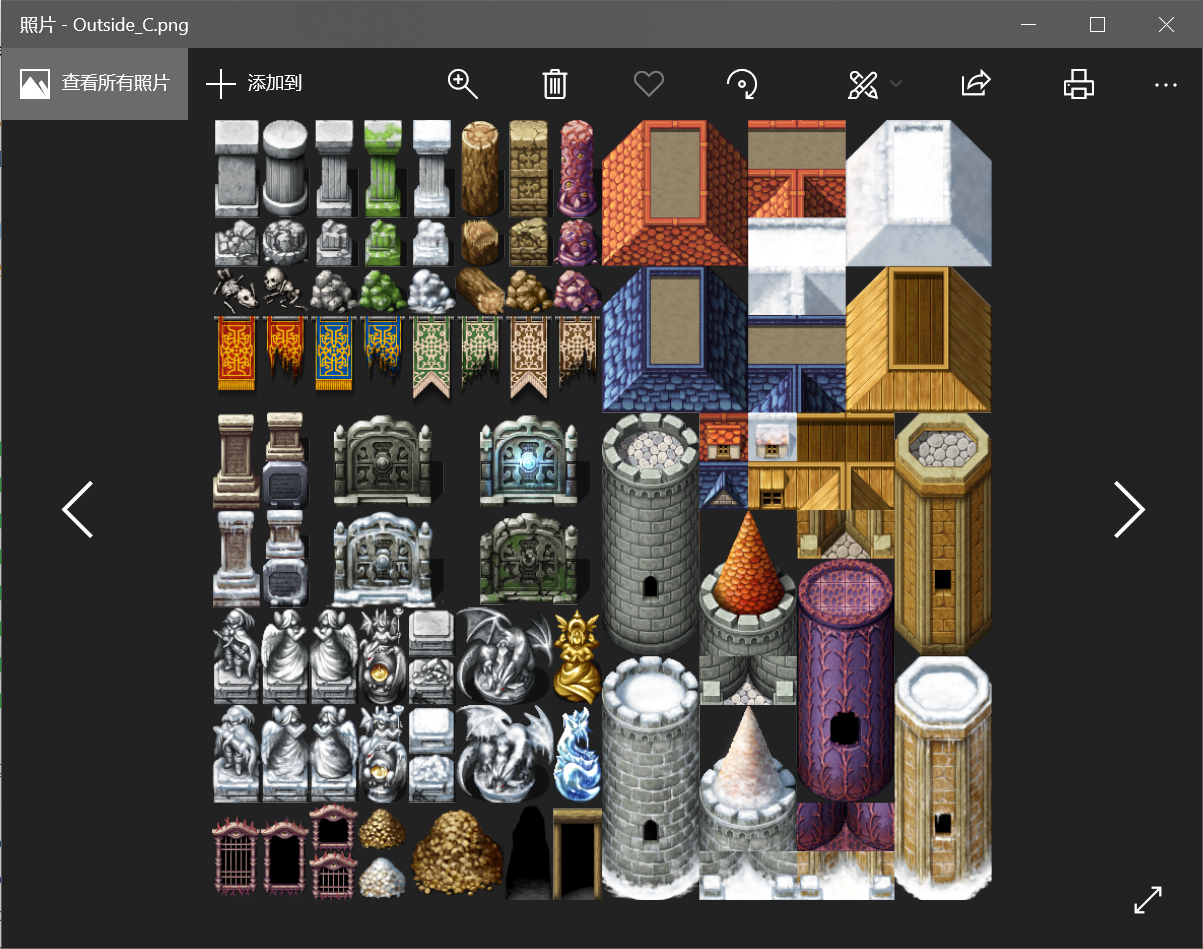

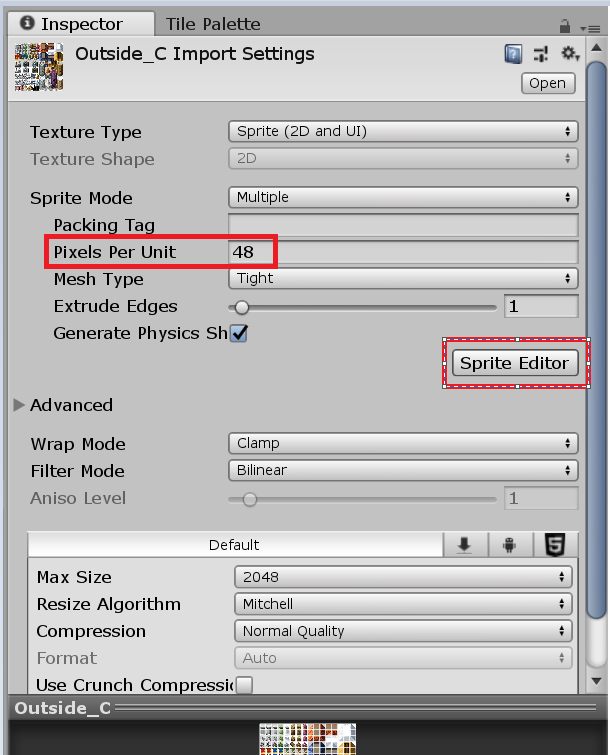

首先导入一个TileMap素材作为Sprite并切图。其中Pixels Per Unit代表一个格子的像素大小,我们这里的素材每个格子像素大小是48px。

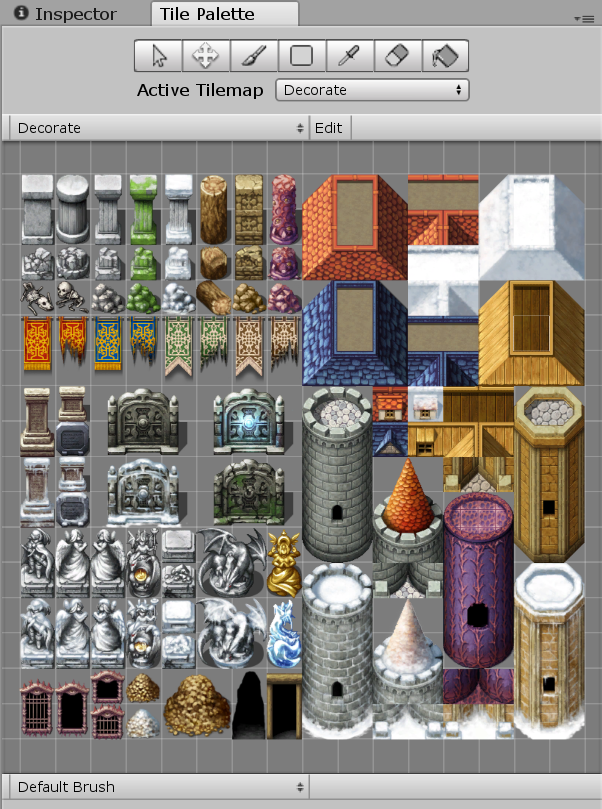

然后我们新建一个Tile文件。在Project视图中,右键Create->Tile,选择文件夹保存。双击可以打开Palette视图。然后直接将所有切好的素材拽进Tile Palette就行了,每个切好的Tile都会保存为单个资源文件。

我们可以在Hierarchy中右键2D Object->Tilemap,创建一个TileMap对象。父对象是一个Grid(网格),子对象是我们真正编辑的TileMap。这样以后,在Palette中选择图块,刷到对应的TileMap上就能实现TileMap地图编辑了。

如果需要绘制多层地图,创建多个Tilemap即可。下面的Tilemap会遮挡上面Tilemap的像素。

TileMap碰撞器

地图上的一些Tile可能需要碰撞器,表示允许或禁止玩家通过,或是触发一些事件。我们可以为一个TileMap对象添加Tilemap Collider 2D组件。

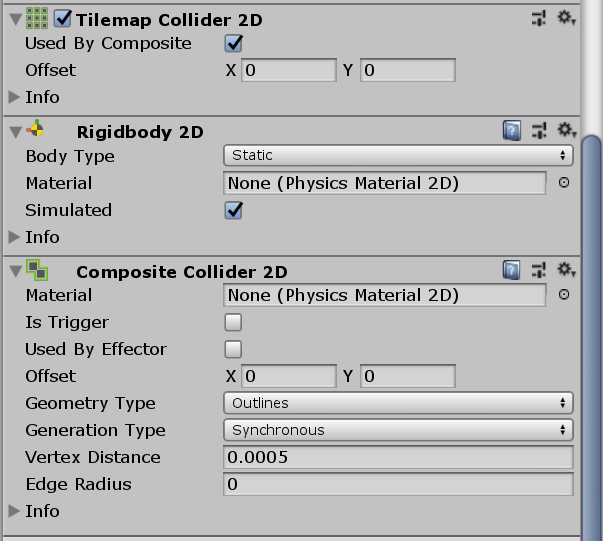

只添加一个Tilemap Collider 2D是不行的,它会为每个格子产生一个碰撞器,许多格子会产生许多碰撞器,因此我们需要再添加一个Composite Collider 2D,用于将可以合并的Tilemap Collider 2D组合到一起。这一步会自动添加一个刚体组件Rigidbody 2D,我们肯定不想让我们的地图受y轴上的物理引擎影响“掉下去”,因此注意要勾选刚体的Body Typestatic

补充:其实我们可以创建一个专用的禁止通行层,来单独设置碰撞。

Tile上的一些属性

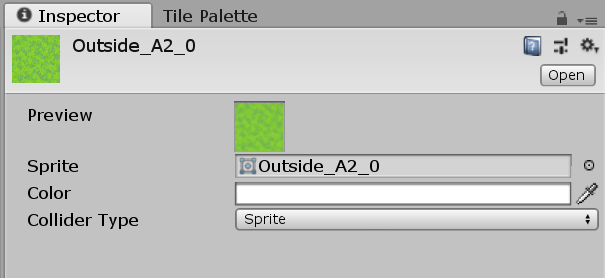

Tile资源文件上也有一些属性可以设置,修改这些属性会影响已经绘制到TileMap上的所有Tile。

  • Sprite 该Tile对应的图片
  • Color 颜色
  • Collider Type 选择Sprite碰撞器会自动根据图片是否透明进行形状的调整,选择Grid碰撞器会充满整个格子
