事件系统
UGUI是基于事件的GUI系统，无论是内置的UI组件，还是我们自定义的一些交互，都需要借助UGUI的事件系统来表达。对于任何GUI框架来说，事件系统都是相对比较复杂的，不过实际上它们都有着类似的设计。这篇笔记我们详细介绍，如何在Unity编辑器使用UGUI的事件系统，以及如何使用纯C#代码动态指定事件的回调函数。
事件系统相关的组件

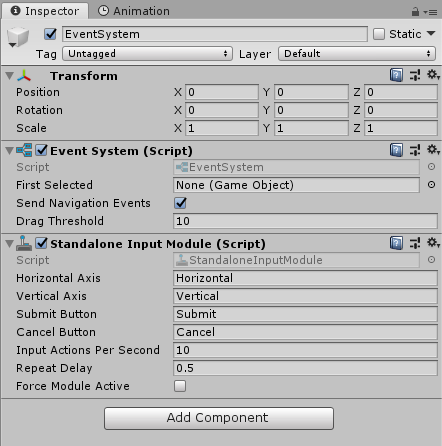

我们在场景中放入一个UI组件后，会发现Unity编辑器自动为我们创建了一个EventSystem对象，它相当于UI系统的一个事件管理器。该对象组件上有一些配置项，不过我们一般都不需要修改。

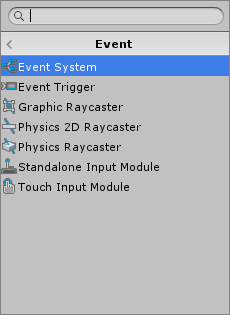

在组件中，有一个Event分类，其中包含了和UGUI事件系统相关的组件。
- Event System：事件管理器，配置在
EventSystem对象上 - Event Trigger：事件触发器，放置在物体上可以用来监听一种或多种事件（经常使用）
- Graphic Raycaster：UI组件的射线检测相关设置，配置在
Canvas上 - Physics2D Raycaster：2D游戏对象的射线检测相关设置，配置在
Canvas上 - Physics Raycaster：游戏对象的射线检测相关设置，配置在
Canvas上 - Standalone Input Module：键盘鼠标输入系统，配置在
EventSystem对象上 - Touch Input Module：触屏输入系统，配置在
EventSystem对象上
Event Trigger的使用
通过Unity编辑器配置Event Trigger
我们编写UI时，涉及最多的内容就是绑定监听器触发事件，其中最常用的其实就是Event Trigger。下面例子中，我们使用Event Trigger组件，为一个Image控件绑定点击事件的回调（Image默认不响应任何事件）。

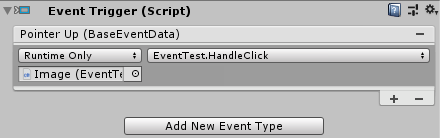

如图所示，我们在Image上面，增加了一个Event Trigger组件，然后为其配置了一个回调函数。
public void HandleClick()
{
Debug.Log("target clicked");
}
注意：回调函数必须为public，至多有一个参数，不能有返回值。
通过C#代码配置Event Trigger
实际开发中，其实更为常见的一种状况是：我们的对象是动态生成的，那么此时如何为其指定事件的回调函数呢？其实Unity编辑器中属性面板的各种操作都完全可以一比一改为C#代码，和编辑器中类似，我们使用代码为对象添加Event Trigger组件，然后绑定函数即可。
// 实例化游戏对象
GameObject skillItem = Instantiate(skill.IconPrefab);
skillItem.transform.SetParent(transform, false);
// 添加Event Trigger组件
EventTrigger eventTrigger = skillItem.AddComponent<EventTrigger>();
// 添加开始拖拽事件
EventTrigger.Entry entry1 = new EventTrigger.Entry();
entry1.eventID = EventTriggerType.BeginDrag;
entry1.callback.AddListener((BaseEventData baseEventData) =>
{
HandleSkillItemBeginDrag(skill);
});
eventTrigger.triggers.Add(entry1);
上面代码节选自之后我们要介绍的例子。代码中，我们实例化了一个名为skillItem的游戏对象，然后为其添加了Event Trigger组件，最后为其绑定了一个响应BeginDrag事件的回调函数。
其实之前编辑器中我们手动点击Add New Event Type按钮，其作用就是给Event Trigger组件添加EventTrigger.Entry对象，该对象的eventID字段对应事件的类型，callback字段则是一个UnityEvent<BaseEventData>类型，其AddListener()方法用于注册UnityAction<BaseEventData>，后者本质上是一个委托（delegate），我们可以直接传入函数或是传入一个lambda表达式。
事件类型

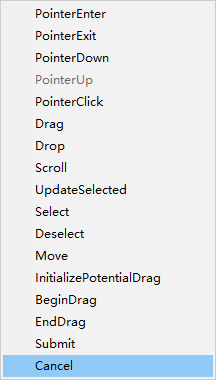

Unity中，内置了如下所示的事件类型：
前面例子中，我们使用的PointerUp，会在鼠标抬起时触发。其他触发类型也都比较好理解，参考文档即可，这里就不多介绍了。
内置UI组件的事件

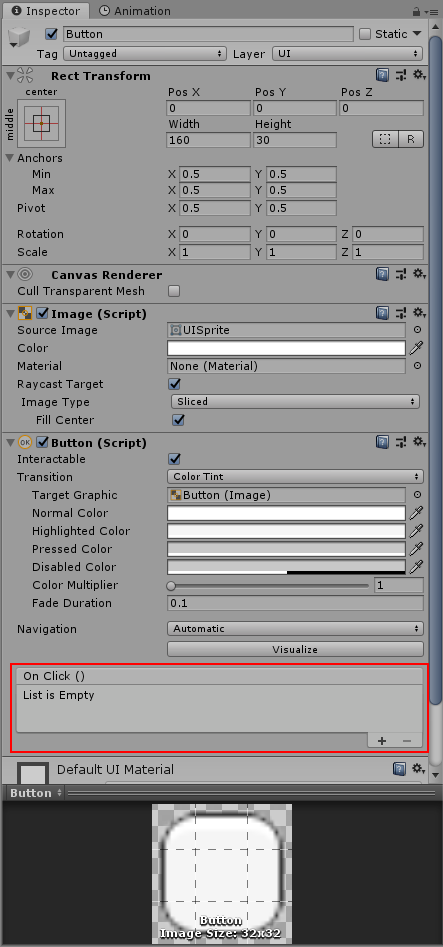

学习了UGUI事件系统相关知识后，在使用UGUI内置的Button按钮等控件时，其实就轻车熟路了。例如Button等，其事件本质上也是基于Event Trigger实现的，我们可以通过Unity编辑器进行编辑，也可以通过代码进行动态的指定。
有关UGUI内置组件，将在后续章节详细介绍。
综合案例：可拖拽的技能栏
功能简介

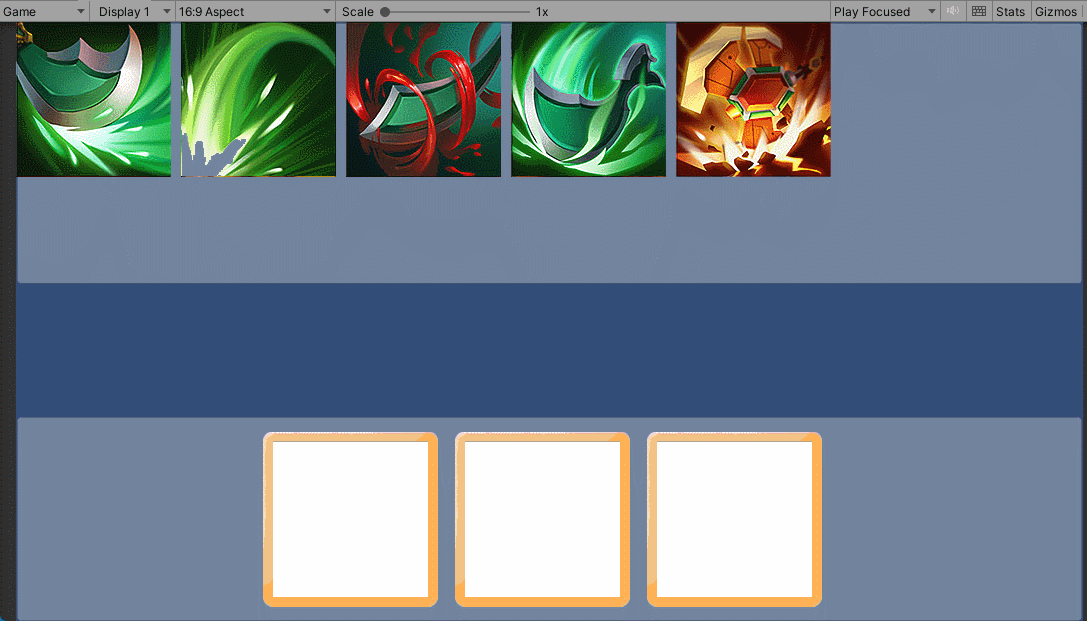

这里我们编写一个将技能图标拖拽进技能栏的例子，技能数据从XML文件中加载，我们可以从上方的技能列表中拖动任意技能到下方的技能槽，点击可以实现技能触发和冷却中的特效，最终效果如图：
注：技能图来自网络
创建的UI对象如图所示：
其中，SkillPanel是展示技能列表的容器，我们会读取一个XML文件，然后将所有的技能以GridLayoutGroup的布局加载到SkillPanel中。SkillSlotPanel是我们的技能槽面板，其中包含了3个技能槽SkillSlot0、SkillSlot1、SkillSlot2，每一个技能槽包含两个子对象，SlotImage用于显示技能的图标，SlotMask是一个遮罩，我们这里使用Filled模式的Image对象实现遮罩的效果，间接实现技能冷却的效果。
我们总共创建了3个C#脚本：
Skill.cs
SkillPanelController.cs
SkillSlotController.cs
Skill.cs是数据模型，其中包含了技能相关的字段，和XML文件对应。SkillPanelController是技能列表的控制器（这里使用了MVC模式），它用于加载技能列表，以及控制渲染技能数据。SkillSlotController附加到了每一个技能槽中，它用于响应当前技能槽的拖拽Drop事件，以及控制技能释放和冷却。
补充说明：技能冷却效果原理

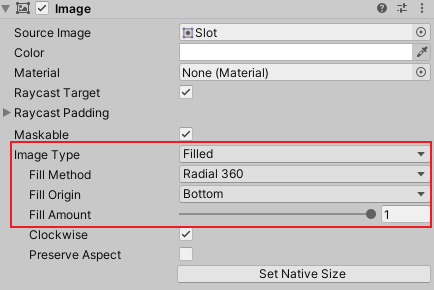

这里首先要说明的是如何实现技能冷却的效果，虽然这个问题和本章节的主题不太相关。其实技能冷却效果是两个重叠的Image控件实现的，上面一层其颜色被设置为了叠加灰色，因此比原图暗。UGUI中的Image控件有一个Image Type属性，其取值：简单模式Simple和九宫格模式Sliced不必多说，大家应该都能理解，比较神奇的是Filled模式，它能实现按一定角度或是某个方向被遮蔽，间接实现上面遮罩的效果。
工程和代码要点
Skills.xml
<skills>
<skill>
<id>1</id>
<name>电刃</name>
<iconPrefab>Skills_0</iconPrefab>
</skill>
<skill>
<id>2</id>
<name>冲击</name>
<iconPrefab>Skills_1</iconPrefab>
</skill>
<skill>
<id>3</id>
<name>血刃</name>
<iconPrefab>Skills_2</iconPrefab>
</skill>
<skill>
<id>4</id>
<name>风刃</name>
<iconPrefab>Skills_3</iconPrefab>
</skill>
<skill>
<id>5</id>
<name>地爆天星</name>
<iconPrefab>Skills_4</iconPrefab>
</skill>
</skills>
上面代码是我们作为数据的XML文件，其中包括了我们技能的ID、名字和图标预制体名，预制体包含了技能的Sprite，用于我们动态加载和显示技能图标。当然这里我们仅仅是演示UGUI用法的Demo，设置的字段都非常简单，实际开发中「技能」可是个相当复杂的系统。
Skill.cs
using UnityEngine;
public class Skill
{
public int Id { get; set; }
public string Name { get; set; }
public GameObject IconPrefab { get; set; }
}
上面代码是技能的数据模型，字段和XML中对应。
SkillPanelController.cs
using System.Collections;
using System.Collections.Generic;
using System.IO;
using System.Xml;
using UnityEngine;
using UnityEngine.EventSystems;
using UnityEngine.UI;
public class SkillPanelController : MonoBehaviour
{
private static SkillPanelController instance;
private List<Skill> skillList;
public GameObject CurrentFollower { get; private set; }
public Skill CurrentFollowerSkill { get; private set; }
public static SkillPanelController GetInstance() { return instance; }
private void Awake()
{
instance = this;
skillList = new List<Skill>();
// 读取技能XML定义文件
TextAsset textAsset = Resources.Load<TextAsset>("Skills");
string skillDefs = textAsset.text;
// 解析XML文件生成技能对象
XmlDocument doc = new XmlDocument();
doc.LoadXml(skillDefs);
XmlElement root = (XmlElement)doc.SelectSingleNode("skills");
XmlNodeList defs = root.ChildNodes;
foreach (XmlNode node in defs)
{
int id = int.Parse(node.SelectSingleNode("id").InnerText);
string name = node.SelectSingleNode("name").InnerText;
string iconPrefabName = node.SelectSingleNode("iconPrefab").InnerText;
GameObject iconPrefab = Resources.Load<GameObject>(iconPrefabName);
Skill skill = new Skill() { Id = id, Name = name, IconPrefab = iconPrefab };
skillList.Add(skill);
}
// 填充技能列表UI元素
foreach (Skill skill in skillList)
{
// 构造技能可拖拽元素
GameObject skillItem = Instantiate(skill.IconPrefab);
skillItem.transform.SetParent(transform, false);
EventTrigger eventTrigger = skillItem.AddComponent<EventTrigger>();
// 添加开始拖拽事件
EventTrigger.Entry entry1 = new EventTrigger.Entry();
entry1.eventID = EventTriggerType.BeginDrag;
entry1.callback.AddListener((BaseEventData baseEventData) =>
{
HandleSkillItemBeginDrag(skill);
});
eventTrigger.triggers.Add(entry1);
// 添加拖拽中事件
EventTrigger.Entry entry2 = new EventTrigger.Entry();
entry2.eventID = EventTriggerType.Drag;
entry2.callback.AddListener((BaseEventData baseEventData) =>
{
HandleSkillItemDrag();
});
eventTrigger.triggers.Add(entry2);
// 添加拖拽结束事件
EventTrigger.Entry entry3 = new EventTrigger.Entry();
entry3.eventID = EventTriggerType.EndDrag;
entry3.callback.AddListener((BaseEventData baseEventData) =>
{
HandleSkillItemEndDrag();
});
eventTrigger.triggers.Add(entry3);
}
}
public void HandleSkillItemBeginDrag(Skill skill)
{
CurrentFollowerSkill = skill;
CurrentFollower = Instantiate(skill.IconPrefab);
CurrentFollower.transform.position = Input.mousePosition;
CurrentFollower.GetComponent<Image>().raycastTarget = false;
CurrentFollower.transform.SetParent(GameObject.Find("Canvas").transform);
}
public void HandleSkillItemDrag()
{
CurrentFollower.transform.position = Input.mousePosition;
}
public void HandleSkillItemEndDrag()
{
Destroy(CurrentFollower);
CurrentFollower = null;
CurrentFollowerSkill = null;
}
}
上面代码主要包含两个部分，Awake()方法中包含了读取XML文件，加载技能列表GUI的逻辑，其中比较复杂就是动态拼装技能列表中的每一个技能，我们动态的实例化了技能图标对象，并为其绑定了BeginDrag、Drag、EndDrag这3个拖拽事件；后面的拖拽事件回调函数就比较简单了，拖拽开始我们再实例化一个技能图标，并在拖拽中设置其实时跟随鼠标，拖拽结束即将其销毁。

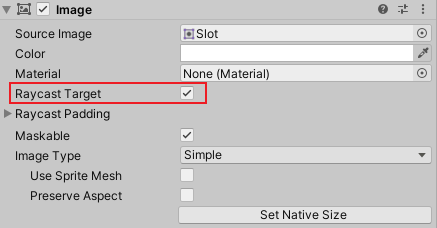

注意：代码中的一个小技巧是设置了CurrentFollower.GetComponent<Image>().raycastTarget = false;，这是因为我们拖拽时可能发生跟随鼠标的图标把Drop事件挡住的问题，此时后面的技能槽就无法收到事件了，因此我们设置raycastTarget属性为false，事件就会穿过跟随鼠标的图标。
SkillSlotController.cs
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
public class SkillSlotController : MonoBehaviour
{
private Image slotImage;
private Image maskImage;
private Skill currentSkill;
private bool showingMask = false;
private float showingTime = 0;
private float maxShowingTime = 1;
private void Awake()
{
slotImage = transform.Find("SlotImage").GetComponent<Image>();
maskImage = transform.Find("SlotMask").GetComponent<Image>();
currentSkill = null;
}
public void HandleDrop()
{
// 将拖拽中的技能设置到当前技能槽的2个图片上
SkillPanelController skillPanelController = SkillPanelController.GetInstance();
slotImage.sprite = skillPanelController.CurrentFollower.GetComponent<Image>().sprite;
maskImage.sprite = skillPanelController.CurrentFollower.GetComponent<Image>().sprite;
// 设置当前技能槽技能
currentSkill = skillPanelController.CurrentFollowerSkill;
}
public void HandleClick()
{
// 当前技能槽不为空且不在冷却中，允许发动技能
if (currentSkill != null && !showingMask)
{
// 显示冷却遮罩
maskImage.gameObject.SetActive(true);
maskImage.type = Image.Type.Filled;
showingMask = true;
showingTime = 0;
}
}
private void Update()
{
// 在1s之内更新遮罩的遮蔽角度，实现技能冷却效果
if (showingMask)
{
showingTime += Time.deltaTime;
}
maskImage.fillAmount = (1 - showingTime / maxShowingTime);
if (showingTime > maxShowingTime)
{
showingMask = false;
maskImage.gameObject.SetActive(false);
}
}
}
技能槽脚本响应了Drop事件，它是拖拽目标响应的事件，我们这里收到拖拽事件后，就将当前技能槽的图标、技能数据都设置为被拖拽的技能，此时技能拖拽功能就实现了。HandleClick响应技能槽的点击事件，前面介绍过技能冷却效果的实现原理，这里就是其实现代码。

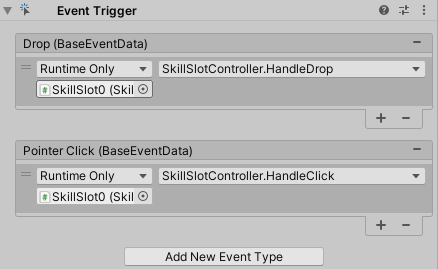

对于技能槽，由于其是相对静态的对象，我们这里使用的是通过Unity编辑器指定回调事件的方式。如下图所示：
