Image图片控件

UGUI中,Image是个相当常用的控件,它直接和UI控件的外观相关,像ButtonDropdown等控件对象都是可以基于Image组件来调整外观的,这篇笔记我们来详细学习一下。

Image控件常用属性

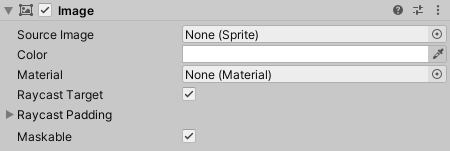

Image中,和显示相关的属性包括图片(Sprite)、颜色(会和图片叠加显示)、UI材质。

Raycast Target可以指定该图片的非透明像素是否会影响射线检测。在学习事件系统的章节中,我们曾遇到了鼠标拖拽的UI控件挡住了后面控件的点击检测,就是通过设置这个属性为false解决的。

ImageType 图像模式

Image组件提供了4种类型:

  • Simple:默认模式
  • Sliced:九宫格(9patch)模式,图片会按照九宫格模式缩放,使用该模式前,需要先将图片(Sprite)用Sprite Editor编辑出九宫格,这个在UI中十分常用
  • Tiled:瓦片模式
  • Filled:填充模式

Sliced 九宫格模式

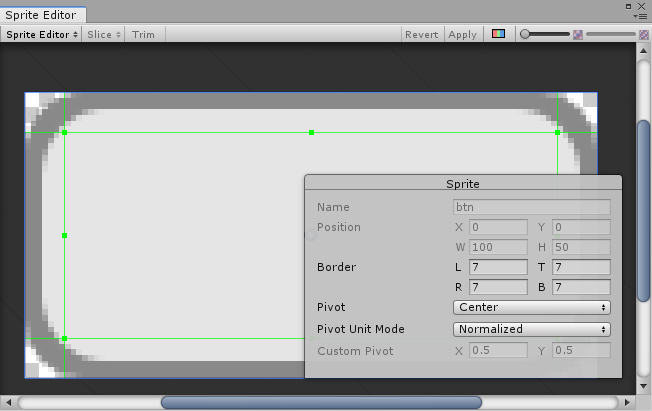

Sliced模式是GUI开发中非常常见的一种背景图填充模式,Unity中使用Sprite Editor能够轻松划分所需要的九宫格。

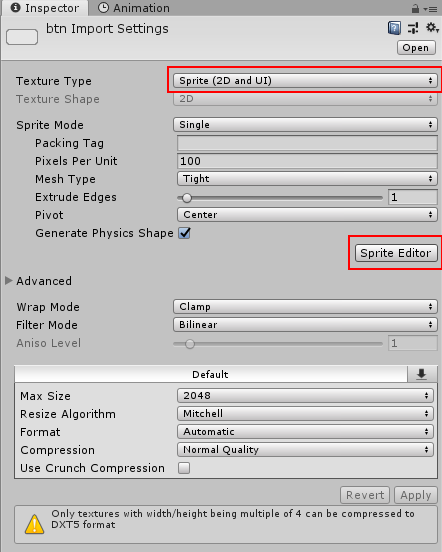

导入图片后,我们将其切换为Sprite模式,点击Sprite Editor即可编辑。

Filled 填充模式

Filled模式很有意思,它可以选择横向、纵向或者角度填充模式,并设定填充比例。

图中,我们设定了Radial 360的填充模式,它可以实现类似RPG游戏中的技能冷却的效果。
