颜色的表示

OpenGL中使用RGBA四个参数表示颜色，分别代表红、绿、蓝、透明度，浮点值的RGB取值范围是0-1，Alpha值为1代表不透明，0为完全透明。

使用颜色

OpenGL中颜色对应顶点，颜色有颜色缓冲区，颜色缓冲区和顶点缓冲区就像两个一一对应的数组，每个顶点指定一个颜色。同时可以选择平滑着色和单调着色，平滑是指：一个面的三个顶点如果颜色不同，面上的颜色是平滑过渡的，单调着色则是根据三角形面最后绘制的一个顶点的颜色着色。

颜色立方体

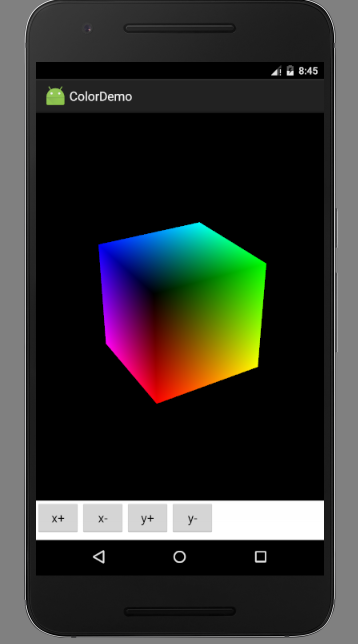

这一节我们在上一节立方体的基础上绘制一些颜色。我们准备的颜色如图所示：

MyRenderer.java

package com.gacfox.colordemo;

import android.opengl.GLSurfaceView;
import android.opengl.GLU;

import javax.microedition.khronos.egl.EGLConfig;
import javax.microedition.khronos.opengles.GL10;

public class MyRenderer implements GLSurfaceView.Renderer {

    public float rotateX = 0;
    public float rotateY = 0;

    //该方法在surfaceView初始化时调用
    @Override
    public void onSurfaceCreated(GL10 gl, EGLConfig config) {
        //设置清屏颜色
        gl.glClearColor(0, 0, 0, 1);
        //启用顶点缓冲区
        gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);
        //启用颜色缓冲区
        gl.glEnableClientState(GL10.GL_COLOR_ARRAY);
        gl.glShadeModel(GL10.GL_SMOOTH);
        //启用深度测试
        gl.glEnable(GL10.GL_DEPTH_TEST);
        //开启表面剔除
        gl.glEnable(GL10.GL_CULL_FACE);
        gl.glFrontFace(GL10.GL_CCW);
        gl.glCullFace(GL10.GL_BACK);

    }

    @Override
    public void onSurfaceChanged(GL10 gl, int width, int height) {
        //设置视口,输出画面的区域
        gl.glViewport(0, 0, width, height);
        //计算宽高比例用于设置平截头体
        float ratio = (float) width / (float) height;

        //设置矩阵模式为投影矩阵
        gl.glMatrixMode(GL10.GL_PROJECTION);
        //加载单位矩阵
        gl.glLoadIdentity();
        //设置平截头体
        //left right top bottom 前平面上下左右距离
        //znear zfar 前后平面距摄像机距离
        gl.glFrustumf(-ratio, ratio, -1, 1, 3, 7);
    }

    @Override
    public void onDrawFrame(GL10 gl) {
        //清屏
        gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);

        //设定矩阵模式为模型视图矩阵
        gl.glMatrixMode(GL10.GL_MODELVIEW);
        gl.glLoadIdentity();

        //设置摄像机
        //eyex eyey eyez 放置眼球坐标
        //centerx centery centerz 眼球观察点
        //upx upy upz 指定眼球向上的向量
        GLU.gluLookAt(gl, 0, 0, 5, 0, 0, 0, 0, 1, 0);

        //旋转坐标变换
        //angle 角度 xyz 旋转轴的方向向量
        gl.glRotatef(rotateX, 1, 0, 0);
        gl.glRotatef(rotateY, 0, 1, 0);

        //定义颜色数组
        float[] colors = {
                1,0,0,1,
                0,0,0,1,
                0,1,0,1,
                1,1,0,1,
                1,0,1,1,
                0,0,1,1,
                0,1,1,1,
                1,1,1,1,
        };
        //输入颜色缓冲区
        //size 几个数据表示一个颜色 type 数据类型 stride 跨度 pointer 缓冲区
        gl.glColorPointer(4, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(colors));

        DrawUtil.drawCube(gl);
    }
}

24行启用颜色缓冲区，25行指定平滑着色模式，75行按照预先的设计指定顶点颜色，87行将颜色数组送入缓冲区。上一节的立方体绘制代码封装进了DrawUtil类。
