纹理
对于一个物体,仅仅指定材质是不够的,现实世界的物体表面是极其复杂的,而当前计算设备的计算能力是很有限的,因此为了表现一个具有复杂纹理的物体,一个折中的方案就是绘制一个二维平面的贴图,贴在几何体上,比如一个砖块,上面有凹凸不平的凹槽,在计算机中模拟这个砖块,建立大量的三角形面模拟这种凹槽,矩阵会极其庞大,着色等运算也过于复杂,所以用现实世界砖块照片贴到OpenGL模拟的立方体上,也是比较逼真的。
纹理坐标
几何体顶点坐标对应二维纹理图的平面坐标,指定这种对应关系,OpenGL就知道如何把图片贴到几何体上了。这个纹理的平面坐标,在3D设计中通常叫uv坐标,OpenGL中也叫st坐标。
绘制简单的纹理
下列代码是在上一节基础上添加而成的。
MyRenderer.java
package com.gacfox.texturedemo;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.opengl.GLSurfaceView;
import android.opengl.GLU;
import android.opengl.GLUtils;
import java.nio.Buffer;
import java.nio.ByteBuffer;
import java.nio.ByteOrder;
import java.nio.IntBuffer;
import javax.microedition.khronos.egl.EGLConfig;
import javax.microedition.khronos.opengles.GL10;
public class MyRenderer implements GLSurfaceView.Renderer {
public float rotateX = 0;
public float rotateY = 0;
private Bitmap ground;
private Bitmap stone;
public MyRenderer(Resources res) {
ground = BitmapFactory.decodeResource(res, R.drawable.ground);
stone = BitmapFactory.decodeResource(res, R.drawable.stone);
}
//该方法在surfaceView初始化时调用
@Override
public void onSurfaceCreated(GL10 gl, EGLConfig config) {
//设置清屏颜色
gl.glClearColor(0, 0.7f, 0.7f, 1);
//启用顶点缓冲区
gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);
//启用颜色缓冲区
gl.glEnableClientState(GL10.GL_COLOR_ARRAY);
gl.glShadeModel(GL10.GL_SMOOTH);
//启用深度测试
gl.glEnable(GL10.GL_DEPTH_TEST);
//开启表面剔除
gl.glEnable(GL10.GL_CULL_FACE);
gl.glFrontFace(GL10.GL_CCW);
gl.glCullFace(GL10.GL_BACK);
//开启光照
gl.glEnable(GL10.GL_LIGHTING);
gl.glEnable(GL10.GL_LIGHT0);
//开启光线追踪
gl.glEnable(GL10.GL_COLOR_MATERIAL);
//启用雾效果
gl.glEnable(GL10.GL_FOG);
//启用纹理缓冲区
gl.glEnableClientState(GL10.GL_TEXTURE_COORD_ARRAY);
//启用纹理
gl.glEnable(GL10.GL_TEXTURE_2D);
}
@Override
public void onSurfaceChanged(GL10 gl, int width, int height) {
//设置视口,输出画面的区域
gl.glViewport(0, 0, width, height);
//计算宽高比例用于设置平截头体
float ratio = (float) width / (float) height;
//设置矩阵模式为投影矩阵
gl.glMatrixMode(GL10.GL_PROJECTION);
//加载单位矩阵
gl.glLoadIdentity();
//设置平截头体
//left right top bottom 前平面上下左右距离
//znear zfar 前后平面距摄像机距离
gl.glFrustumf(-ratio, ratio, -1, 1, 3, 7);
}
@Override
public void onDrawFrame(GL10 gl) {
//清屏
gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);
//设定矩阵模式为模型视图矩阵
gl.glMatrixMode(GL10.GL_MODELVIEW);
gl.glLoadIdentity();
//设置摄像机
//eyex eyey eyez 放置眼球坐标
//centerx centery centerz 眼球观察点
//upx upy upz 指定眼球向上的向量
GLU.gluLookAt(gl, 0, 0, 5, 0, 0, 0, 0, 1, 0);
//旋转坐标变换
//angle 角度 xyz 旋转轴的方向向量
gl.glRotatef(rotateX, 1, 0, 0);
gl.glRotatef(rotateY, 0, 1, 0);
//光照参数
float[] ambient = {0.5f, 0.5f, 0.5f, 1f};//环境光
float[] diffuse = {0.5f, 0.5f, 0.5f, 1f};//漫射光
float[] specular = {0.7f, 0.7f, 0.7f, 1f};//镜面光
float[] lightPos = {0, 2, 3, 1};//光源位置
gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_AMBIENT, ambient, 0);
gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_DIFFUSE, diffuse, 0);
gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_SPECULAR, specular, 0);
gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_POSITION, lightPos, 0);
//雾效果参数
//雾颜色
gl.glFogfv(GL10.GL_FOG_COLOR, BufferUtil.toFloatBuffer(new float[]{0.9f, 0.9f, 0.9f, 1f}));
//雾开始距离
gl.glFogf(GL10.GL_FOG_START, 3);
//雾结束距离
gl.glFogf(GL10.GL_FOG_END, 7);
//雾模式:线性雾
gl.glFogf(GL10.GL_FOG_MODE, GL10.GL_LINEAR);
//雾浓度 0-1
gl.glFogf(GL10.GL_FOG_DENSITY, 0.2f);
//纹理初始化
int[] textureIds = new int[1];
//生成纹理 n 生成纹理的数量 textures 包含纹理id的数组 offset 数组偏移
gl.glGenTextures(1, textureIds, 0);
//物体1
//设置镜面反射率
gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_SPECULAR, specular, 0);
//设置镜面反射光斑强度
gl.glMaterialf(GL10.GL_FRONT_AND_BACK, GL10.GL_SHININESS, 64);
//定义颜色数组
float[] colors = {
1,0,0,1,
0,0,0,1,
0,1,0,1,
1,1,0,1,
1,0,1,1,
0,0,1,1,
0,1,1,1,
1,1,1,1,
};
//输入颜色缓冲区
//size 几个数据表示一个颜色 type 数据类型 stride 跨度 pointer 缓冲区
gl.glColorPointer(4, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(colors));
//绑定纹理textureIds[0]为2D类型
gl.glBindTexture(GL10.GL_TEXTURE_2D, textureIds[0]);
//设置纹理映射参数
gl.glTexParameterf(GL10.GL_TEXTURE_2D, GL10.GL_TEXTURE_MIN_FILTER, GL10.GL_LINEAR);
gl.glTexParameterf(GL10.GL_TEXTURE_2D, GL10.GL_TEXTURE_MAG_FILTER, GL10.GL_LINEAR);
gl.glTexParameterf(GL10.GL_TEXTURE_2D, GL10.GL_TEXTURE_WRAP_S, GL10.GL_REPEAT);
gl.glTexParameterf(GL10.GL_TEXTURE_2D, GL10.GL_TEXTURE_WRAP_T, GL10.GL_REPEAT);
//加载纹理贴图
IntBuffer bitmapBuffer = DrawUtil.toBitmapBuffer(stone);
gl.glTexImage2D(GL10.GL_TEXTURE_2D, 0, GL10.GL_RGBA, stone.getWidth(), stone.getHeight(), 0, GL10.GL_RGBA, GL10.GL_UNSIGNED_BYTE, bitmapBuffer);
//设定纹理坐标数组
float[] texture1 = {
0, 0,
0, 1,
1, 1,
1, 0,
0, 0,
0, 1,
1, 1,
1, 0,
};
//加载纹理缓冲区
gl.glTexCoordPointer(2, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(texture1));
DrawUtil.drawCube(gl);
//物体2
//设置镜面反射率
gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_SPECULAR, new float[]{0.1f, 0.1f, 0.1f, 1f}, 0);
//定义顶点数组
float[] vertex2 = {
-2, -0.51f, -2,
-2, -0.51f, 2,
2, -0.51f, 2,
2, -0.51f, -2,
};
//定义颜色数组
float[] colors2 = {
0.66f, 0.14f, 0, 1f,
0.66f, 0.14f, 0, 1f,
0.66f, 0.14f, 0, 1f,
0.66f, 0.14f, 0, 1f,
};
//加载纹理贴图
IntBuffer bitmapBuffer2 = DrawUtil.toBitmapBuffer(ground);
gl.glTexImage2D(GL10.GL_TEXTURE_2D, 0, GL10.GL_RGBA, ground.getWidth(), ground.getHeight(), 0, GL10.GL_RGBA, GL10.GL_UNSIGNED_BYTE, bitmapBuffer2);
//定义纹理坐标
float[] texture2 = {
0, 0,
0, 1,
1, 1,
1, 0,
};
//加载纹理缓冲区
gl.glTexCoordPointer(2, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(texture2));
gl.glColorPointer(4, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(colors2));
gl.glVertexPointer(3, GL10.GL_FLOAT, 0, BufferUtil.toFloatBuffer(vertex2));
gl.glDrawArrays(GL10.GL_TRIANGLE_FAN, 0, 4);
}
}
58行启用纹理缓冲区,60行启用纹理效果,125和127行生成一个纹理,151行绑定这个纹理的类型为GL_TEXTURE_2D,一般纹理都是使用2D图像的,153-156行设定纹理的参数,158-159行加载纹理贴图,其中将Bitmap加载到InteBuffer的过程封装到了DrawUtil,这个过程就是逐个读取Bitmap像素存入Intebuffer,这里就不展开了。161行设定纹理坐标,和Cube顶点坐标是对应的,172行将纹理坐标载入纹理坐标缓冲区。
物体2过程与此相同,只不过实际上物理1和物体2使用的是一个纹理,绘制物体2的时候把这个纹理的顶点缓冲区和位图图像更改了。物体2绘制了地面。

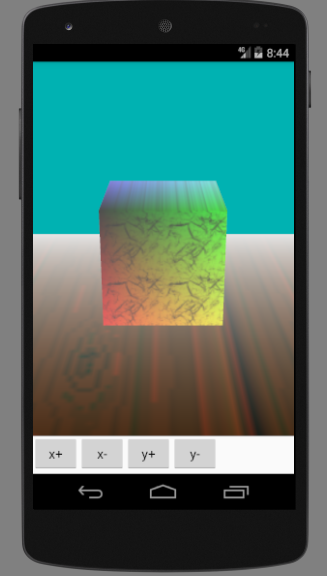

运行结果

一些问题
可以观察到,Cube的贴图是有问题的,上图中,正对观察者的面和其对应背面贴图正常,但四个侧面贴图被拉成了线,检查纹理坐标和顶点对应关系不难发现这个问题究竟出在哪里。目前来看,解决办法似乎只能是在绘制Cube6个面时分别指定贴图了。这里就偷懒了。
材质颜色和纹理的关系
立方体的颜色主要是纹理决定的,但是上图地面贴图本来是浅黄色,但地面材质设定是棕色,所以最后呈现棕色,Cube贴图是白色,但最后还是原来材质的颜色,可以发现材质也影响最终呈现颜色,但是实际上颜色应该是贴图时决定的,所以贴图后的物体应该设置为白色。
历史遗留问题
实际上把立方体材质设为白色,png图片纹理依然颜色错误,是Java读取rgba参数顺序和OpenGL不同导致的。OpenGL可以指定BGR顺序的参数,但OpenGLES却不能。因此需要在加载texture函数里做位运算把顺序调换过来。每一帧都这样计算一遍,可能会影响性能,所以最好将缓冲区Bytebuffer对象提升为成员变量。
public static ByteBuffer toBitmapBuffer(Bitmap bitmap) {
byte[] tempBuffer = new byte[bitmap.getHeight() * bitmap.getWidth() * 4];
ByteBuffer vbb = ByteBuffer.allocateDirect(bitmap.getHeight() * bitmap.getWidth() * 4);
vbb.order(ByteOrder.nativeOrder());
for (int y = 0; y < bitmap.getHeight(); y++) {
for (int x = 0; x < bitmap.getWidth(); x++) {
int pixel = bitmap.getPixel(x, y);
tempBuffer[(y * bitmap.getWidth() + x) * 4 + 0] = (byte)((pixel >> 16) & 0xFF);
tempBuffer[(y * bitmap.getWidth() + x) * 4 + 1] = (byte)((pixel >> 8) & 0xFF);
tempBuffer[(y * bitmap.getWidth() + x) * 4 + 2] = (byte)((pixel >> 0) & 0xFF);
tempBuffer[(y * bitmap.getWidth() + x) * 4 + 3] = (byte)((pixel >> 24) & 0xFF);
}
}
vbb.put(tempBuffer);
vbb.position(0);
return vbb;
}

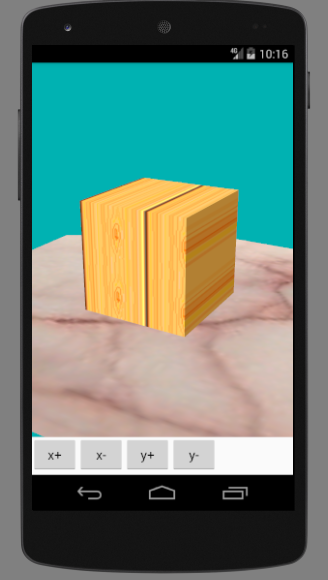

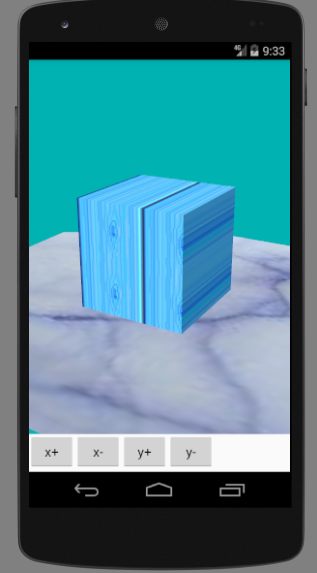

错误的颜色(左)和正确颜色图(右)
