Activiti Eclipse BPMN2.0 Designer是基于BPMN2.0规范的流程设计工具,我们能够以画流程图的形式,生成基于XML的工作流程描述文件。
打开Eclipse,Help->Install New Software,输入http://www.activiti.org/designer/update/
即可自动安装。安装成功后,我们可以看到新建Activiti流程图的选项。
插件安装完成后,记得勾选“保存流程图时生成图片”这个功能,流程图是后缀名为.bpmn
格式的图片。有关Activiti Designer的内容,后续章节介绍。
这里我们使用Maven工程,首先引入以下依赖:
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-engine</artifactId>
<version>5.22.0</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring</artifactId>
<version>5.22.0</version>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>5.1.47</version>
</dependency>
<dependency>
<groupId>com.zaxxer</groupId>
<artifactId>HikariCP</artifactId>
<version>3.2.0</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-context</artifactId>
<version>4.3.21.RELEASE</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-core</artifactId>
<version>4.3.21.RELEASE</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-beans</artifactId>
<version>4.3.21.RELEASE</version>
</dependency>
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
<version>1.7.5</version>
</dependency>
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-log4j12</artifactId>
<version>1.7.5</version>
</dependency>
其中包括Activiti、Spring、Hikari连接池、MySQL驱动、SLF4J日志。其中,连接池,数据库,日志组件都可以替换为你熟悉的其他库。
Activiti配置文件 src/main/resources/activiti.cfg.xml
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"
xmlns:context="http://www.springframework.org/schema/context"
xmlns:aop="http://www.springframework.org/schema/aop" xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
http://www.springframework.org/schema/mvc
http://www.springframework.org/schema/mvc/spring-mvc-3.1.xsd
http://www.springframework.org/schema/context
http://www.springframework.org/schema/context/spring-context-3.1.xsd
http://www.springframework.org/schema/aop
http://www.springframework.org/schema/aop/spring-aop-3.1.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx-3.1.xsd ">
<!-- hikari数据源 -->
<bean id="hikariConfig" class="com.zaxxer.hikari.HikariConfig">
<property name="poolName" value="mercatus_connection_pool" />
<property name="dataSourceClassName"
value="com.mysql.jdbc.jdbc2.optional.MysqlDataSource" />
<property name="maximumPoolSize" value="50" />
<property name="maxLifetime" value="60000" />
<property name="idleTimeout" value="30000" />
<property name="dataSourceProperties">
<props>
<prop key="url">jdbc:mysql://localhost:3306/activiti_demo01</prop>
<prop key="user">root</prop>
<prop key="password">root</prop>
<prop key="prepStmtCacheSize">250</prop>
<prop key="prepStmtCacheSqlLimit">2048</prop>
<prop key="cachePrepStmts">true</prop>
<prop key="useServerPrepStmts">true</prop>
</props>
</property>
</bean>
<bean id="dataSource" class="com.zaxxer.hikari.HikariDataSource">
<constructor-arg ref="hikariConfig" />
</bean>
<!-- Activiti引擎配置 -->
<bean id="processEngineConfiguration"
class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<!-- 数据源 -->
<property name="dataSource" ref="dataSource" />
<!-- 数据库表生成策略 -->
<property name="databaseSchemaUpdate" value="true" />
</bean>
</beans>
我们可以发现,这个配置文件的作用主要就是配置了一个数据源。同时,不要忘了在MySQL中创建相应的数据库,创建数据库时要记得选择正确的编码。
src/main/resources/log4j.properties
log4j.rootLogger=DEBUG, stdout
log4j.appender.stdout=org.apache.log4j.ConsoleAppender
log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
log4j.appender.stdout.layout.ConversionPattern=[%-5p] %d{yyyy-MM-dd HH:mm:ss,SSS} method:%l%n%m%n
注意:如果不配置LOG4J,所有的报错信息都看不到,如果发生数据库出错等问题根本无从查起。

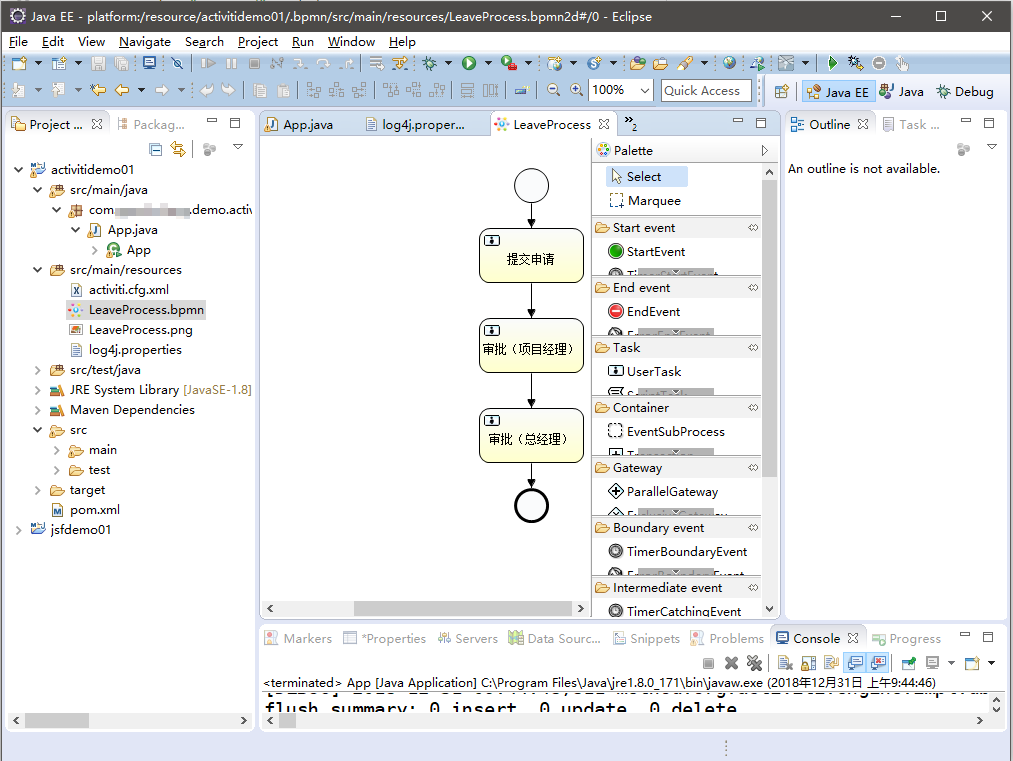

这个画流程图的工具使用比较简单,具体使用参考专门讲解的相关章节,这里就不多做介绍了。

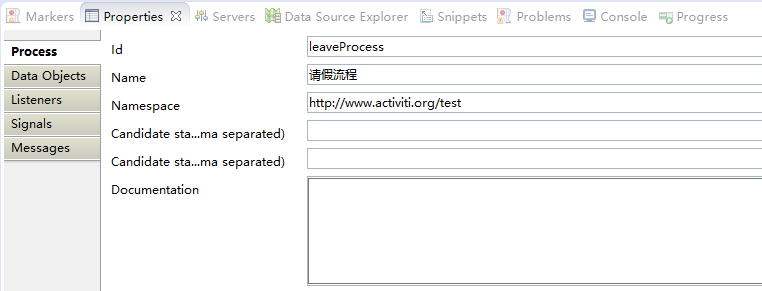

流程图的一些属性都在下面的Properties
视图中配置。
Activiti中,各种Service方法API都是通过ProcessEngine
得到的,这个ProcessEngine
则是在Activiti.cfg.xml
中配置好,通过Spring托管的。我们只要调用相应的API获得其引用就行了。
private ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
其中,getDefaultProcessEngine()
方法会自动读取activiti.cfg.xml
中的配置,但是要注意这个配置文件被放在了classpath下。
部署流程,就是将我们的流程图(bpmn文件)部署到Activiti的数据库。
/**
* 部署流程
*/
public void deployProcess() {
Deployment deployment = processEngine.getRepositoryService().createDeployment().name("LeaveProcess")
.addClasspathResource("LeaveProcess.bpmn").addClasspathResource("LeaveProcess.png").deploy();
System.out.println("部署ID " + deployment.getId());
System.out.println("部署名称 " + deployment.getName());
}
注:执行这个方法后,我们以看到数据库中的相应变化。
开启流程后,流程就会转到第一个处理人手中。
/**
* 开启流程
*/
private void startProcess() {
String processDefinitionKey = "leaveProcess";
ProcessInstance processInstance = processEngine.getRuntimeService()
.startProcessInstanceByKey(processDefinitionKey);
System.out.println("流程定义ID " + processInstance.getProcessDefinitionId());
System.out.println("流程实例ID " + processInstance.getProcessInstanceId());
}
处理流程的过程中,基本的写法就是根据处理人名字找到他对应的Task
,然后逐一处理。
/**
* 处理流程
*
* @param assignee 审批人名字
*/
private void handleProcess(String assignee) {
List<Task> tasks = processEngine.getTaskService().createTaskQuery().taskAssignee(assignee).list();
if (tasks != null) {
for (Task task : tasks) {
System.out.println("受理人 " + task.getAssignee());
System.out.println("流程定义ID " + task.getProcessDefinitionId());
System.out.println("流程实例ID " + task.getProcessInstanceId());
// 推进流程
String taskId = task.getId();
processEngine.getTaskService().complete(taskId);
}
}
}
我们可以按照以下的顺序,分别调用这些方法,查看对应的输出和数据库的变化。
public static void main(String[] args) {
App app = new App();
app.deployProcess();
app.startProcess();
app.handleProcess("employee");
app.handleProcess("projectManager");
app.handleProcess("generalManager");
}
